Thông tin thiết bị chống sét lan truyền SPD Acti9 iPRD1 loại 2 1P/1P+N 230V Draw-out Schneider A9L16

• Sản phẩm thuộc danh mục: Thiết bị đóng cắt
• Dòng sản phẩm: Acti9 iDPN Vigi
• Thiết bị chống sét lan truyền SPD Acti9 iPRD1 loại 2 1P/1P+N 230V Draw-out
• Tiêu chuẩn:
  • EN 61643-11:2012
  • IEC 61643-11:2011
• Nhãn chất lượng: CE, EAC, VDE
• Tùy chọn Pha:

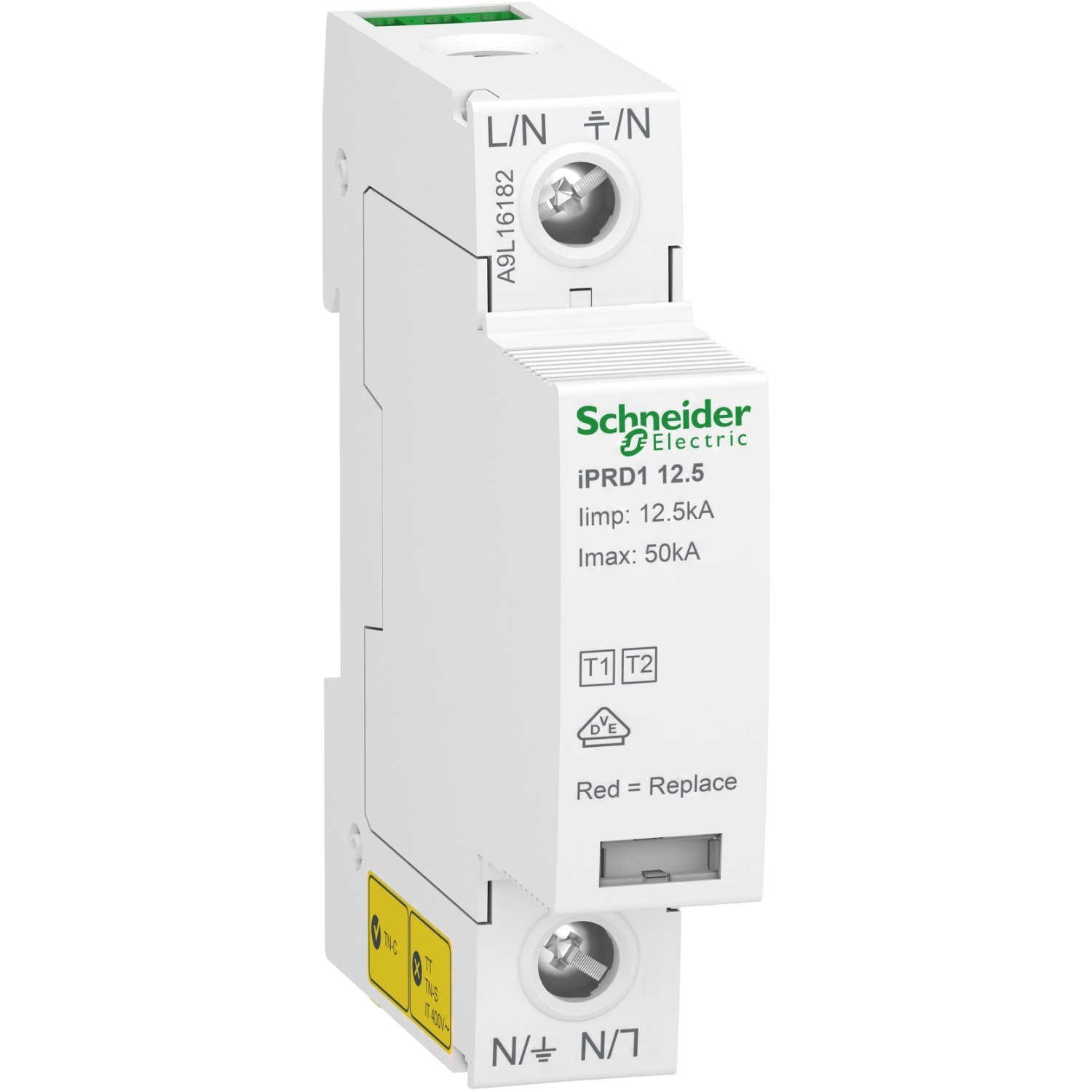

  • A9L16182: 1P

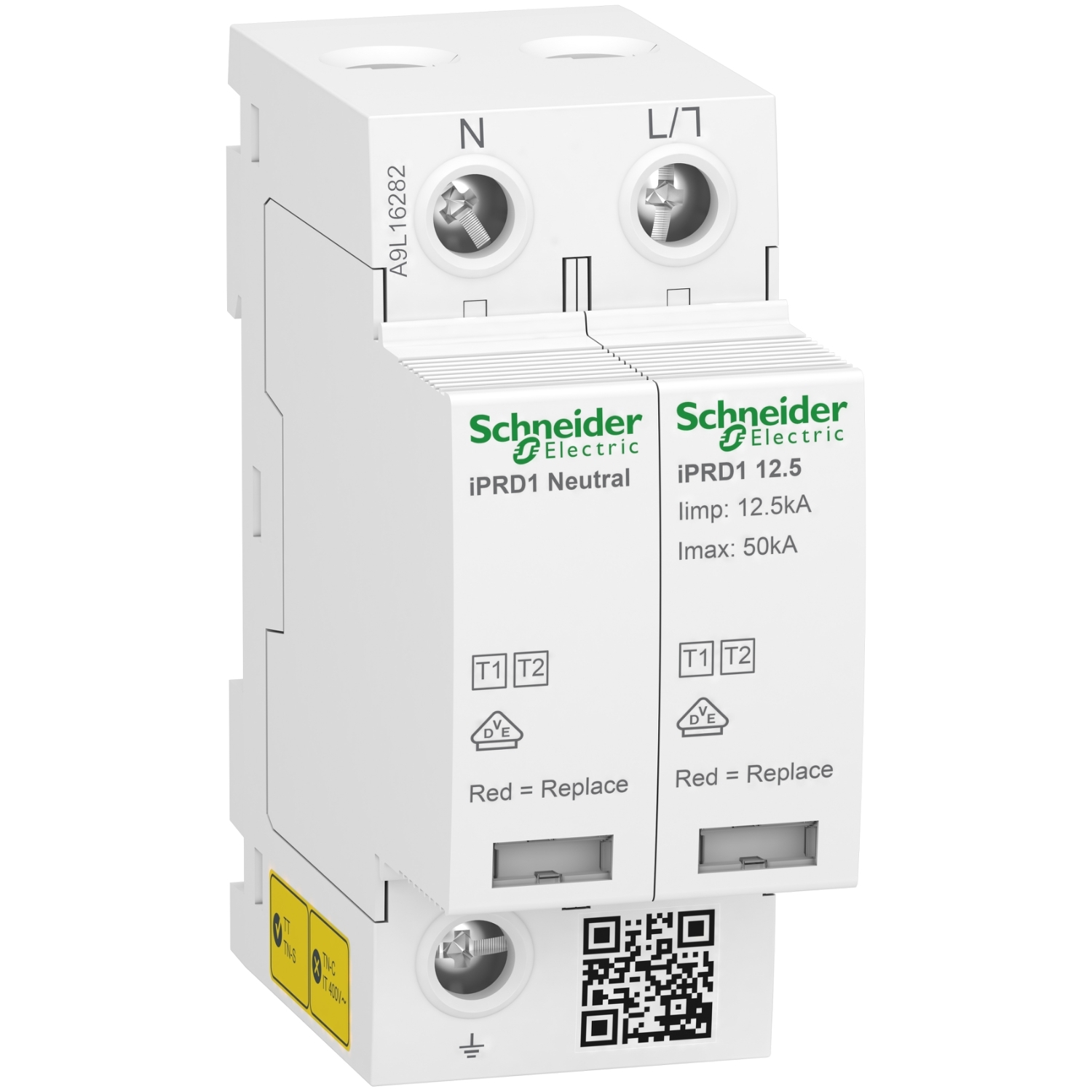

  • A9L16282: 1P+N

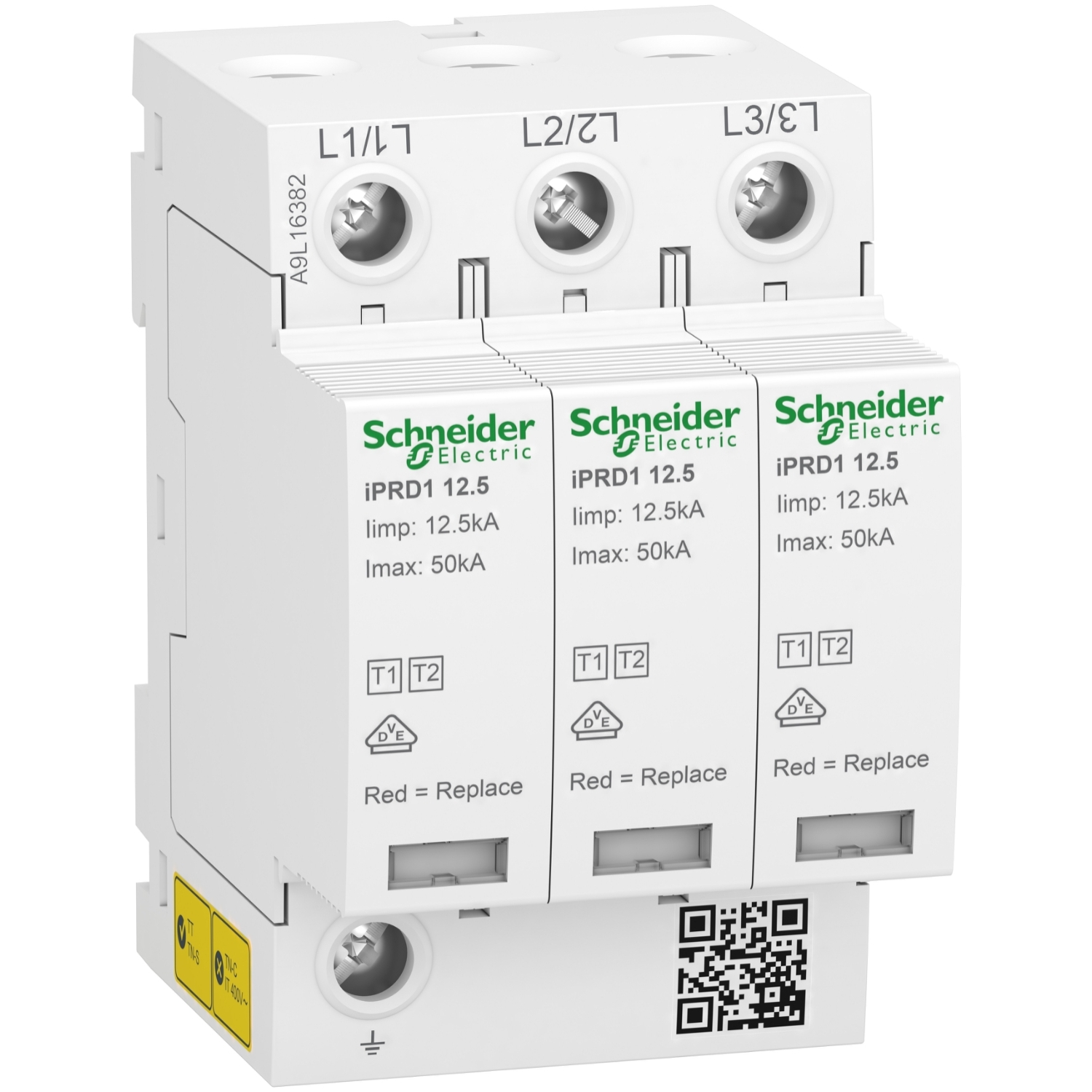

  • A9L16382: 3P

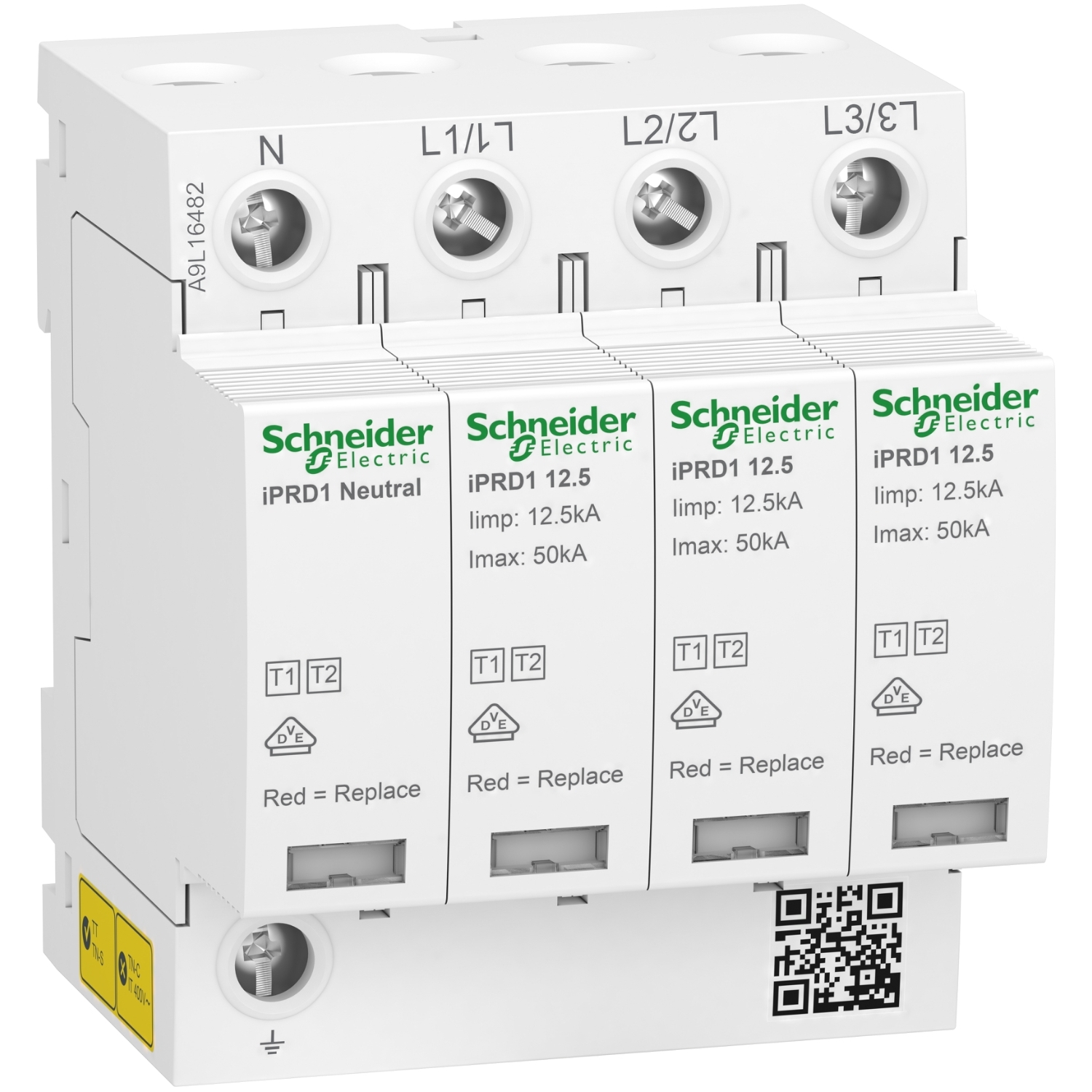

  • A9L16482: 3P+N
• Báo hiệu từ xa: Có
• Thành phần tiếp điểm tín hiệu: 1 SD (1 C/O): Bao gồm 1 tiếp điểm tín hiệu (1 đóng/mở).
• Loại chống sét: Mạng phân phối điện
• Hệ thống nối đất:
  • A9L16182: TN-C
  • A9L16282: TN-S, TT
  • A9L16382: TN-C
  • A9L16482: TN-S, TT
• Loại chống sét class: Loại 1 + 2.
• Công nghệ chống sét: MOV + GDT.
• [Ue] Điện áp hoạt động định mức:
  • A9L16182: 230 V AC (+/10 %) ở 50/60 Hz
  • A9L16282: 230 V AC (+/10 %) ở 50/60 Hz
  • A9L16382: 400 V AC (+/10 %) ở 50/60 Hz
  • A9L16482: 230/400 V AC (+/10 %) ở 50/60 Hz
• [In] Dòng xả danh định: 20 kA
• [Imax] Dòng xả tối đa: 50 kA
• [Iimp] Dòng điện xung:
  • A9L16182: Chế độ thông thường: 12,5 kA L/PE
  • A9L16282: Chế độ thông thường: 50 kA N/PE, Chế độ khác biệt: 12,5 kA L/PE
  • A9L16382: Chế độ thông thường: 12,5 kA L/PE
  • A9L16482: Chế độ thông thường: 50 kA N/PE, Chế độ khác biệt: 12,5 kA L/PE
• [Uc] Điện áp hoạt động liên tục tối đa
  • A9L16182: Chế độ thông thường: 350 V L/PE
  • A9L16282: Chế độ thông thường: 255 V N/PE, Chế độ khác biệt: 350 V L/PE
  • A9L16382: Chế độ thông thường: 350 V L/PE
  • A9L16482: Chế độ thông thường: 255 V N/PE, Chế độ khác biệt: 350 V L/PE
• [Up] Mức bảo vệ điện áp tối đa: <1,5 kV loại 1 + 2
• Dòng điện dư:
  • A9L16182: 0,9 mA L/PE
  • A9L16282: 0.003 mA N/PE
  • A9L16382: 0,9 mA L/PE
  • A9L16482: 0.003 mA N/PE
• [Ut] Điện áp quá độ tạm thời:
  • A9L16182, A9L16382: 442 V L/PE 120 phút chịu đựng, 1455 V L/PE 200 ms chế độ an toàn thất bại
  • A9L16282, A9L16482: 337 V L/N 5 s chịu đựng, 1200 V N/PE 200 mschế độ an toàn thất bại
• Loại thiết bị ngắt kết nối: Cầu chì liên kết gG 160 A 120 kA tiêu chuẩn
• Máy cắt mạch liên kết Compact NSX160E 80 A 25 kA tiêu chuẩn
• Báo hiệu cục bộ:
• Hoạt động: chỉ thị cơ học (trắng)
• Kết thúc tuổi thọ: chỉ thị cơ học (đỏ)
• Chế độ lắp đặt: Lắp đặt bằng cách gắn clip-on trên thanh DIN.
• Khoảng cách pitch 9 mm:
  • A9L16182: 2
  • A9L16282: 4
  • A9L16382: 6
  • A9L16482: 8
• Kích thước, Trọng lượng tịnh:
  • A9L16182: 89x18x69 mm, 117 g
  • A9L16282: 89x36x69 mm, 290 g
  • A9L16382: 89x54x69 mm, 486 g
  • A9L16482: 89x72x69 mm, 619 g
• Màu sắc: Trắng (RAL 9003).
• Vật liệu: PA6
• Cầu đấu dây:
  • Cổng kết nối loại tunnel (pha) 10…25 mm² mềm
  • Cổng kết nối loại tunnel (pha) 10…35 mm² cứng
  • Cổng kết nối loại tunnel (đất) 16…25 mm² mềm
  • Cổng kết nối loại tunnel (đất) 16…35 mm² cứng
• Chiều dài dây tước: 14 mm
• Mô-men xiết chặt: 3,5 N.m
• Cấp độ bảo vệ IK: IK05, tuân thủ theo tiêu chuẩn IEC 62262.
• Mức độ ô nhiễm: 3.
• Độ ẩm tương đối: 5…95 %
• Độ cao hoạt động: 2000 m
• Nhiệt độ không khí môi trường hoạt động: -25…60 °C
• Nhiệt độ không khí môi trường lưu trữ: -40…80 °C
