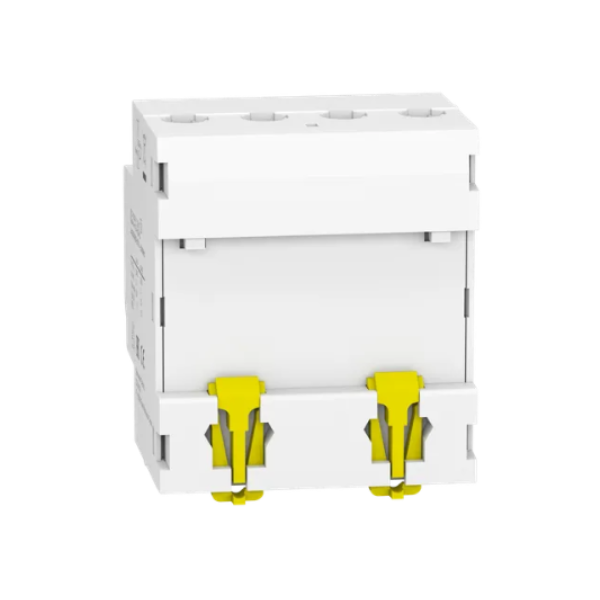

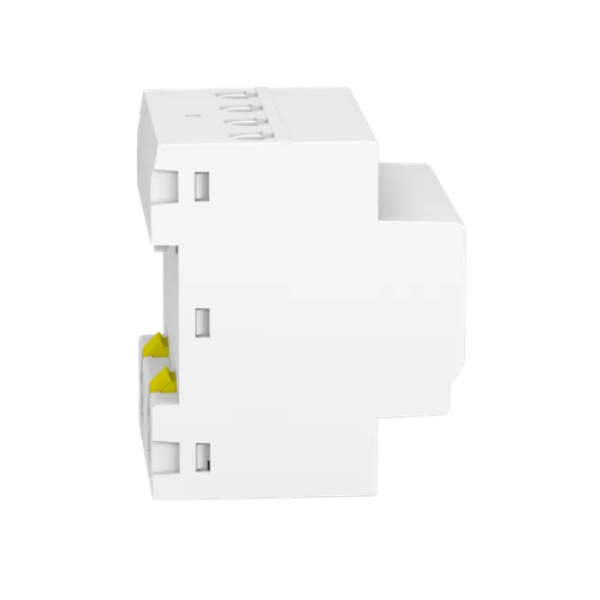

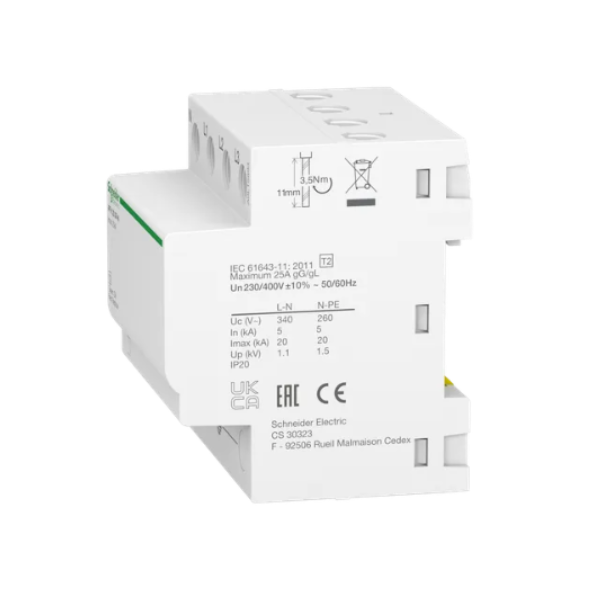

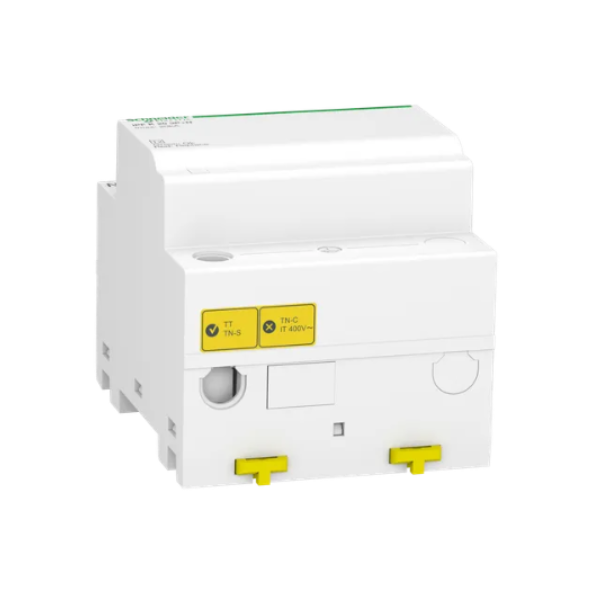

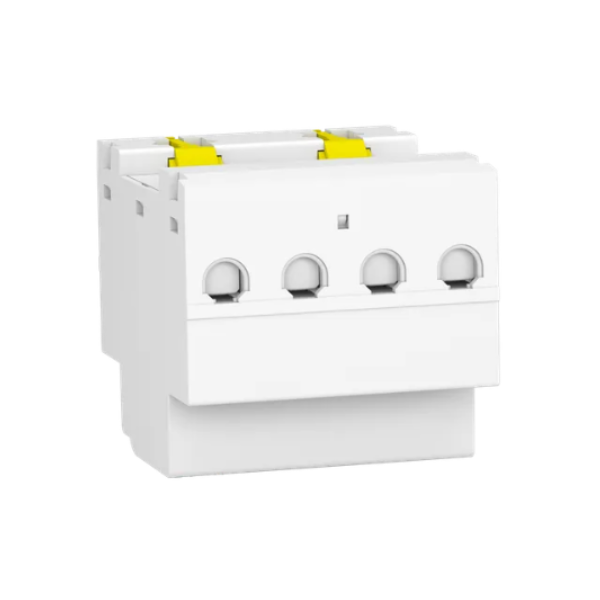

Thông tin thiết bị chống sét lan truyền SPD Acti9 iPFK loại 2 3P+N 230V Fixed Schneider A9L15-4

• Sản phẩm thuộc danh mục: Thiết bị đóng cắt
• Dòng sản phẩm: Acti9 iPF K
• Thiết bị chống sét lan truyền SPD Acti9 iPFK loại 2 3P+N 230V Fixed
• Tiêu chuẩn: IEC 61643-11:2011
• Chứng nhận sản phẩm: CE, EAC
• Mô tả cực: 3P + N
• Tín hiệu từ xa: Không
• Loại thiết bị chống sét: Mạng lưới phân phối điện
• Hệ thống tiếp địa: TT, TN-S
• Loại thiết bị chống sét: Loại 2
• Công nghệ thiết bị chống sét: MOV + GDT
• [Ue] Điện áp hoạt động định mức: 230/400 V AC (+/10 %) tại 50/60 Hz
• [In] Dòng xả danh định:
  • A9L15693:
  • Chế độ chung: 5 kA (L/PE), 5 kA (N/PE),
  • Chế độ vi sai: 5 kA (L/N)
  • A9L15688:
  • Chế độ chung: 15 kA (L/PE), 15 kA (N/PE),
  • Chế độ vi sai: 15 kA (L/N)
  • A9L15586:
  • Chế độ chung: 20 kA (L/PE), 20 kA (N/PE),
  • Chế độ vi sai: 20 kA (L/N)
• [Imax] Dòng xả tối đa:
  • A9L15693:
  • Chế độ chung: 20 kA (L/PE), 20 kA (N/PE),
  • Chế độ vi sai: 20 kA (L/N)
  • A9L15688:
  • Chế độ chung: 40 kA (L/PE), 40 kA (N/PE),
  • Chế độ vi sai: 40 kA (L/N)
  • A9L15586:
  • Chế độ chung: 65 kA (L/PE), 65 kA (N/PE),
  • Chế độ vi sai: 65 kA (L/N)
• [Uc] Điện áp hoạt động liên tục tối đa:
  • A9L15693:
  • Chế độ chung: 340 V (L/PE), 260 V (N/PE),
  • Chế độ vi sai: 340 V (L/N)
  • A9L15688, A9L15586:
  • Chế độ chung: 260 V (N/PE),
  • Chế độ vi sai: 340 V (L/N)
• Mức bảo vệ điện áp tối đa [Up]:
  • A9L15693:
  • Chế độ chung <1.5 kV loại 2 (N/PE),
  • Chế độ vi sai <1.1 kV loại 2 (L/N)
  • A9L15688, A9L15586:
  • Chế độ chung <1.5 kV loại 2 (N/PE),
  • Chế độ vi sai <1.5 kV loại 2 (L/N)
• [Ut] Điện áp tạm thời:
  • 337 V (L/N) chịu được trong 5 giây,
  • 442 V (L/PE) chịu được trong 5 giây,
  • 1200 V (N/PE) chịu được trong 200 ms,
  • 1453 V (L/PE) chịu được trong 200 ms
• Loại thiết bị ngắt:
  • A9L15693:
  • Cầu dao iK60N 20 A đường cong C Icu 6 kA,
  • Cầu chì gG 25 A Icu 25 kA
  • A9L15688:
  • Cầu dao iK60N 40 A đường cong C Icu 6 kA,
  • Cầu chì gG 63 A Icu 25 kA
  • A9L15586:
  • Cầu dao iK60N 50 A đường cong C Icu 6 kA,
  • Cầu chì gG 80 A Icu 25 kA
• Điện áp mạch tín hiệu: 0.25 A/250 V AC 50/60 Hz
• Phương thức lắp đặt: Kẹp (DIN rail)
• Khoảng cách 9 mm: 8
• Kích thước: 81x72x69 mm
• Trọng lượng tịnh:
  • A9L15693, A9L15688: 420 g
  • A9L15586: 335g
• Màu sắc: Trắng (RAL 9003)
• [Ipe] Dòng rò xuống đất: 0.003 mA
• Cầu đấu dây: Kiểu đầu nối hầm (trên hoặc dưới) 25 mm² cứng, 16 mm² mềm, 16 mm² mềm với đầu nối
• Chiều dài dây tước 11 mm
• Mô-men xoắn siết chặt: 3.5 N.m
• Tùy chọn Định mức:
  • A9L15693: 3P+N, 20kA
  • A9L15688: 3P+N, 40kA
  • A9L15586: 3P+N, 65kA
• Cấp độ bảo vệ IK: IK03 tuân theo IEC 62262
• Độ ẩm tương đối: 5…95 %
• Độ cao hoạt động: 2000 m
• Nhiệt độ không khí xung quanh để hoạt động: -25…60 °C
• Nhiệt độ không khí xung quanh để lưu trữ: -40…85 °C
