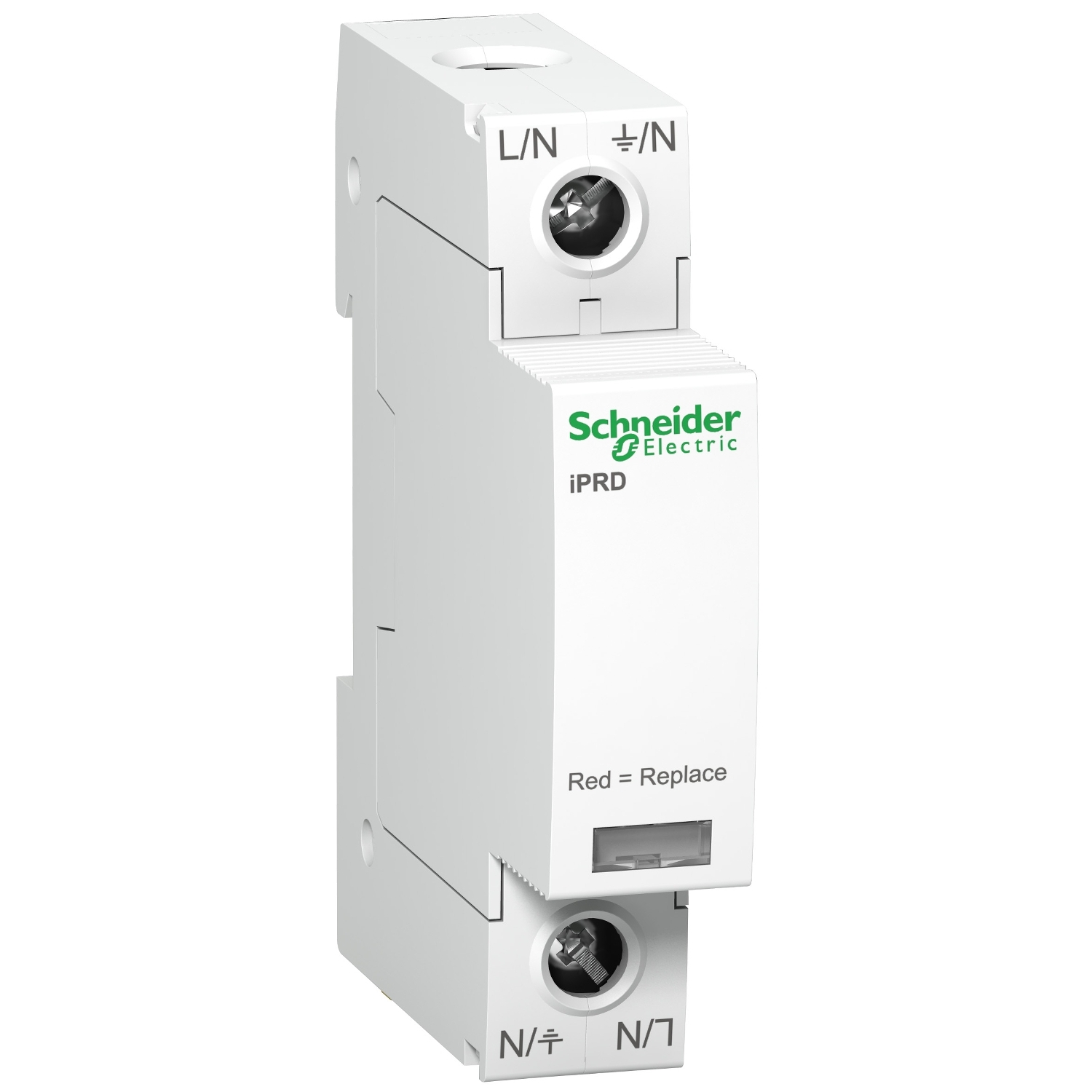

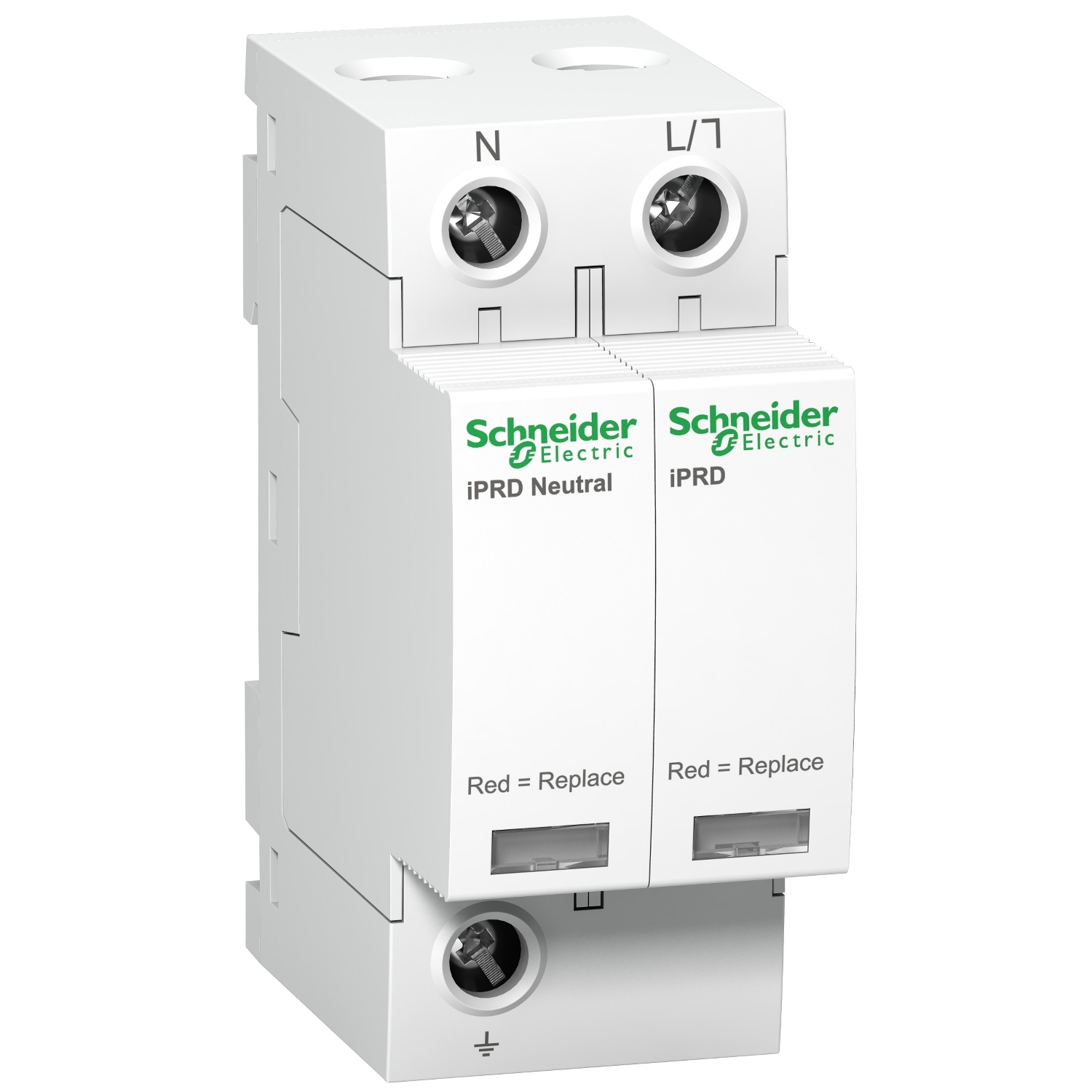

Thiết bị chống sét lan truyền SPD Acti9 iPRD loại 2 1P/1P+N 230V Draw-out Schneider A9L-12
Thiết bị chống sét lan truyền SPD Acti9 iPRD loại 2 1P/1P+N 230V Draw-out Schneider A9L-12
Thiết bị chống sét lan truyền SPD Acti9 iPRD loại 2 1P/1P+N 230V Draw-out Schneider A9L-12
Phóng to hình ảnh
  • - Mã sản phẩm: A9L08500
  • - Thương hiệu: Schneider
  • - Nơi sản xuất:Trung Quốc
  • - Bảo hành:24 tháng

Thiết bị chống sét lan truyền SPD Acti9 iPRD loại 2 1P/1P+N 230V Draw-out Schneider A9L-12

CÒN HÀNG
Pha
  • 1P
  • 1P+N
Imax
  • 8kA
  • 20kA
  • 40kA
  • 65kA
Giá gốc: 3.437.500 đ -40%
2.062.500 đ
Hita khảo sát lắp đặt miễn phí
Đến xem tại Showroom HITA Xem đường đi
Tài liệu đính kèm
VỀ NỘI THẤT HITA Xem chi tiết >>

Giao hàng nhanh đúng hẹn Chính sách giao hàng

Thợ giỏi lắp đặt chuẩn xác Biểu phí lắp đặt

Bảo hành đơn giản, nhanh chóng Chính sách bảo hành

Tổng đài kỹ thuật & Phản ánh dịch vụ 0909.480.482

Chi tiết sản phẩm

Thông tin thiết bị chống sét lan truyền SPD Acti9 iPRD loại 2 1P/1P+N 230V Draw-out Schneider A9L-12

  • Sản phẩm thuộc danh mục: Thiết bị đóng cắt
  • Dòng sản phẩm: Acti9 iPRD
  • Thiết bị chống sét lan truyền SPD Acti9 iPRD loại 2 1P/1P+N 230V Draw-out
  • Màu sắc: Trắng
  • Công nghệ trip unit cơ học kết hợp cảm nhiệt và từ tính
  • Loại mạng: AC
  • Tiêu chuẩn: EN 61643-11:2012, IEC 61643-11:2011
  • Chứng nhận sản phẩm: CE
  • Nhãn chất lượng: KEMA-KEUR, NF
  • Báo hiệu từ xa: Không
  • Loại chống sét: Mạng lưới phân phối điện
  • Hệ thống tiếp đất: IT 230, TN-C
  • Loại chống sét: Loại 2
  • Công nghệ chống sét: MOV
  • Điện áp hoạt động định mức [Ue]: 230 V AC (+/10 %) tại 50/60 Hz
  • Dòng xả danh định [In]:
    • A9L20100: Chế độ chung: 5 kA (L/PE), Chế độ chung: 5 kA (N/PE)
    • A9L40100: Chế độ chung: 15 kA (L/PE), Chế độ chung: 15 kA (N/PE)
    • A9L65101: Chế độ chung: 20 kA (L/PE), Chế độ chung: 20 kA (N/PE)
    • A9L08500: Chế độ chung: 2.5 kA (L/PE), Chế độ chung: 2.5 kA (N/PE), Chế độ khác biệt: 2.5 kA (L/N)
    • A9L20500: Chế độ chung: 5 kA (L/PE), Chế độ chung: 5 kA (N/PE), Chế độ khác biệt: 5 kA (L/N)
    • A9L40500: Chế độ chung: 15 kA (L/PE), Chế độ chung: 15 kA (N/PE), Chế độ khác biệt: 15 kA (L/N)
    • A9L65501: Chế độ chung: 20 kA (L/PE), Chế độ chung: 20 kA (N/PE), Chế độ khác biệt: 20 kA (L/N)
  • Dòng xả tối đa [Imax]:
    • A9L20100: Chế độ chung: 20 kA L/PE
    • A9L40100: Chế độ chung: 40 kA L/PE
    • A9L65101: Chế độ chung: 65 kA L/PE
    • A9L08500: Chế độ chung: 8 kA L/PE, Chế độ chung: 8 kA N/PE, Chế độ khác biệt: 8 kA L/N
    • A9L20500: Chế độ chung: 20 kA L/PE, Chế độ chung: 20 kA N/PE, Chế độ khác biệt: 20 kA L/N
    • A9L40500: Chế độ chung: 40 kA L/PE, Chế độ chung: 40 kA N/PE, Chế độ khác biệt: 40 kA L/N
    • A9L65501: Chế độ chung: 65 kA L/PE, Chế độ chung: 65 kA N/PE, Chế độ khác biệt: 65 kA L/N
  • Điện áp hoạt động liên tục tối đa [Uc]:
    • A9L20100, A9L40100, A9L65101: Chế độ chung: 350 V L/PE, Chế độ chung: 350 V N/PE
    • A9L08500, A9L20500, A9L40500, A9L65501: Chế độ chung: 260 V N/PE, 350 V L/PE; Chế độ khác biệt: 350 V L/N
  • Mức độ bảo vệ điện áp tối đa [Up]:
    • A9L20100: Chế độ chung <1.1 kV loại 2 L/PE
    • A9L40100: Chế độ chung <1.4 kV loại 2 L/PE
    • A9L65101: Chế độ chung <1.5 kV loại 2 L/PE
    • A9L08500: Chế độ chung <1.1 kV type 3 N/PE, <1.4 kV type 2 N/PE; Chế độ khác biệt: <1 kV type 2 L/N, <1.1 kV type 3 L/N
    • A9L20500: Chế độ khác biệt: <1.1 kV type 2 L/N,
  • Chế độ chung: <1.4 kV type 2 N/PE
  • A9L40500: Chế độ khác biệt: <1.4 kV type 2 L/N,
  • Chế độ chung: <1.4 kV type 2 N/PE
  • A9L65501: Chế độ khác biệt: <1.5 kV type 2 L/N,
  • Chế độ chung: <1.5 kV type 2 N/PE
  • Điện áp quá tải tạm thời [Ut]:
    • A9L20100, A9L40100, A9L65101: 337 V L/N 5 giây chịu đựng, 1200 V N/PE 200 ms chế độ hỏng an toàn
    • A9L08500: 337 V L/N 5 s chịu đựng, 1200 V N/PE 200 ms chế độ hỏng an toàn, 442 V L/PE 5 s chịu đựng
    • A9L20500, A9L40500, A9L65501: 337 V L/N 5 s, 442 V L/PE 5 s chịu đựng; 1200 V N/PE 200 ms, 1453 V L/PE 200 ms chế độ hỏng an toàn
  • Loại thiết bị ngắt kết nối:
    • A9L20100:
      • Cầu dao IC60N 20 A đường cong C Icu 10 kA
      • Cầu dao iC60H 20 A đường cong C Icu 15 kA
      • Cầu dao iC60L 20 A đường cong C Icu 25 kA
      • Cầu dao NG12H 20 A đường cong C Icu 36 kA
      • Cầu dao NG125L 20 A đường cong C Icu 50 kA
      • Cầu chì gG 40 A Icu 15 kA
      • Cầu chì gG 80 A Icu 50 kA
    • A9L40100:
      • Cầu dao iC60H 40 A đường cong C Icu 15 kA
      • Cầu dao iC60N 40 A đường cong C Icu 10 kA
      • Cầu dao NG125H 40 A đường cong C Icu 36 kA
      • Cầu dao NG125L 40 A đường cong C Icu 50 kA
      • Cầu dao NG125N 40 A đường cong C Icu 25 kA
      • Cầu chì gG 63 A Icu 15 kA
      • Cầu chì gG 80 A Icu 50 kA
    • A9L65101:
      • Cầu dao: IC60N 50 A đường cong C Icu 10 kA
      • Cầu dao: iC60H 50 A đường cong C Icu 15 kA
      • Cầu dao: NG125N 50 A đường cong C Icu 25 kA
      • Cầu dao: NG125H 50 A đường cong C Icu 36 kA
      • Cầu dao: NG125L 50 A đường cong C Icu 50 kA
      • Cầu chì: gG 80 A Icu 50 kA
    • A9L08500:
      • Cầu dao: iC60L 10 A đường cong C Icu 25 kA
      • Cầu dao: IC60N 10 A đường cong C Icu 10 kA
      • Cầu dao: iC60H 10 A đường cong C Icu 15 kA
      • Cầu chì: gG 25 A Icu 15 kA
      • Cầu chì: gG 80 A Icu 50 kA
    • A9L20500:
      • Cầu dao: IC60N 20 A đường cong C Icu 10 kA
      • Cầu dao: iC60H 20 A đường cong C Icu 15 kA
      • Cầu dao: iC60L 20 A đường cong C Icu 25 kA
      • Cầu dao: NG125H 20 A đường cong C Icu 36 kA
      • Cầu dao: NG125L 20 A đường cong C Icu 50 kA
      • Cầu chì: gG 40 A Icu 15 kA
      • Cầu chì: gG 80 A Icu 50 kA
    • A9L40500:
      • Cầu dao: iC60H 40 A đường cong C Icu 15 kA
      • Cầu dao: IC60N 40 A đường cong C Icu 10 kA
      • Cầu dao: NG125H 40 A đường cong C Icu 36 kA
      • Cầu dao: NG125L 40 A đường cong C Icu 50 kA
      • Cầu dao: NG125N 40 A đường cong C Icu 25 kA
      • Cầu chì: gG 63 A Icu 15 kA
      • Cầu chì: gG 80 A Icu 50 kA
    • A9L65501:
      • Cầu dao: IC60N 50 A đường cong C Icu 10 kA
      • Cầu dao: iC60H 50 A đường cong C Icu 15 kA
      • Cầu dao: NG125N 50 A đường cong C Icu 25 kA
      • Cầu dao: NG125H 50 A đường cong C Icu 36 kA
      • Cầu dao: NG125L 50 A đường cong C Icu 50 kA
  • Cầu chì: gG 80 A Icu 50 kA
  • Điện áp mạch tín hiệu:
  • A9L65101, A9L65501: 0,25 A/250 V AC 50/60 Hz
  • Cách lắp đặt: Gài (DIN rail)
  • Đơn vị đo 9 mm:
    • A9L20100: 2
    • A9L40100: 2
    • A9L65101: 2
    • A9L08500: 4
    • A9L20500: 4
    • A9L40500: 4
    • A9L65501: 4
  • Dòng rò đất [Ipe]: 0.6 mA, 0.003 mA
  • Cầu đấu dây: Đầu nối loại đường hầm (phía dưới) 2.5…35 mm², Đầu cuối loại đường hầm (phía trên) 2.5…35 mm²
  • Mô-men xoắn siết: 2.5 N.m
  • Chế độ lắp đặt: Bằng kẹp
  • Tùy chọn:
    • A9L20100: 1P, 20kA, KT: 85x18x69 mm, 0.11 kg
    • A9L40100: 1P, 40kA, KT: 85x18x69 mm, 0.11 kg
    • A9L65101: 1P, 65kA, KT: 85x18x69 mm, 0.136 kg
    • A9L08500: 1P+N, 8kA, KT: 85x36x69 mm, 0.211 kg
    • A9L20500: 1P+N, 20kA, KT: 85x36x69 mm, 0.211 kg
    • A9L40500: 1P+N, 40kA, KT: 85x36x69 mm, 0.211 kg
    • A9L65501: 1P+N, 65kA, KT: 85x36x69 mm, 0.238 kg
  • Cấp độ bảo vệ IK: IK03 theo IEC 62262
  • Độ ẩm tương đối: 5…95 %
  • Độ cao hoạt động: 2000 m
  • Nhiệt độ không khí hoạt động: -25…60 °C
  • Nhiệt độ không khí bảo quản: -40…85 °C
