Ổ nối di động IP67 Schneider Series PK

Thông tin ổ nối di động IP67 Schneider Series PK

• Sản phẩm thuộc danh mục: Ổ phích cắm công nghiệp
• Dòng sản phẩm: Mureva PK
• Ổ nối di động IP67
• Dạng phích cắm: Thẳng
• Tần số mạng: 50/60 Hz
• Vị trí bu-lông đất theo chiều kim đồng hồ: 6 h
• Vật liệu của ổ cắm, ổ cắm:
• Vật liệu vỏ ngoài: Polyme kỹ thuật tự dập lửa
• Vật liệu tiếp điểm: Đồng thau
• Cầu đấu dây: Ốc cố định
• Tiết diện dây cáp:
  • 16A: 1…4 mm²
  • 32A: 2.5…10 mm²
  • 63A: 6…25 mm²
  • 125A: 16…70 mm²
• Đường kính ngoài cáp:
  • 16A: 8…15 mm
  • 32A: 11.5…21 mm
  • 63A: 17…31 mm
  • 125A: 26…48 mm
• Đầu vào dây cáp: Dẫn dắt hợp lý
• Dây cáp gland:
  • PKF16M723: Loại ren Pg 21
  • PKF32M723: Loại ren Pg 21
  • 81478: Loại ren Pg 36
  • 81490: Loại ren Pg 48
  • PKF16M734: Loại ren Pg 16
  • PKF32M734: Loại ren Pg 21
  • 81482: Loại ren Pg 36
  • 81494: Loại ren Pg 48
  • PKF16M735: Loại ren Pg 21
  • PKF32M735: Loại ren Pg 21
  • 81483: Loại ren Pg 36
  • 81495: Loại ren Pg 48
• Tiêu chuẩn: IEC 60309-1, IEC 60309-2
• Độ bảo vệ IP: IP44 theo IEC 60529
• Độ bảo vệ IK: IK08 theo EN 62262
• Kháng lửa: 850 °C theo IEC 60695-2-11
• Độ ẩm tương đối:
  • 50 % ở 40 °C
  • 70 % ở 30 °C
  • 90 % ở 20 °C
• Độ cao hoạt động: 2000 m
• Nhiệt độ không khí xung quanh khi hoạt động: 35 °C ( 86400 giây )
• Nhiệt độ không khí xung quanh khi lưu trữ: -25…40 °C

Tùy chọn Màu sắc; Số cực; Định mức; Kích thước:

• PKF16M723: Xanh+Xám; 2P+E; 16A 200-250V AC; KT 84x84x142 mm; Trọng lượng tịnh: 0.17 kg
• PKF32M723: Xanh+Xám; 2P+E; 32A 200-250V AC; KT 99x99x164 mm
• 81478: Xanh+Xám; 2P+E; 63A 200-250V AC; KT 110x110 x265 mm; Trọng lượng tịnh: 0.69 kg
• 81490: Xanh+Xám; 2P+E; 125A 200-250V AC; KT 131x131x325 mm; Trọng lượng tịnh: 1.4 kg

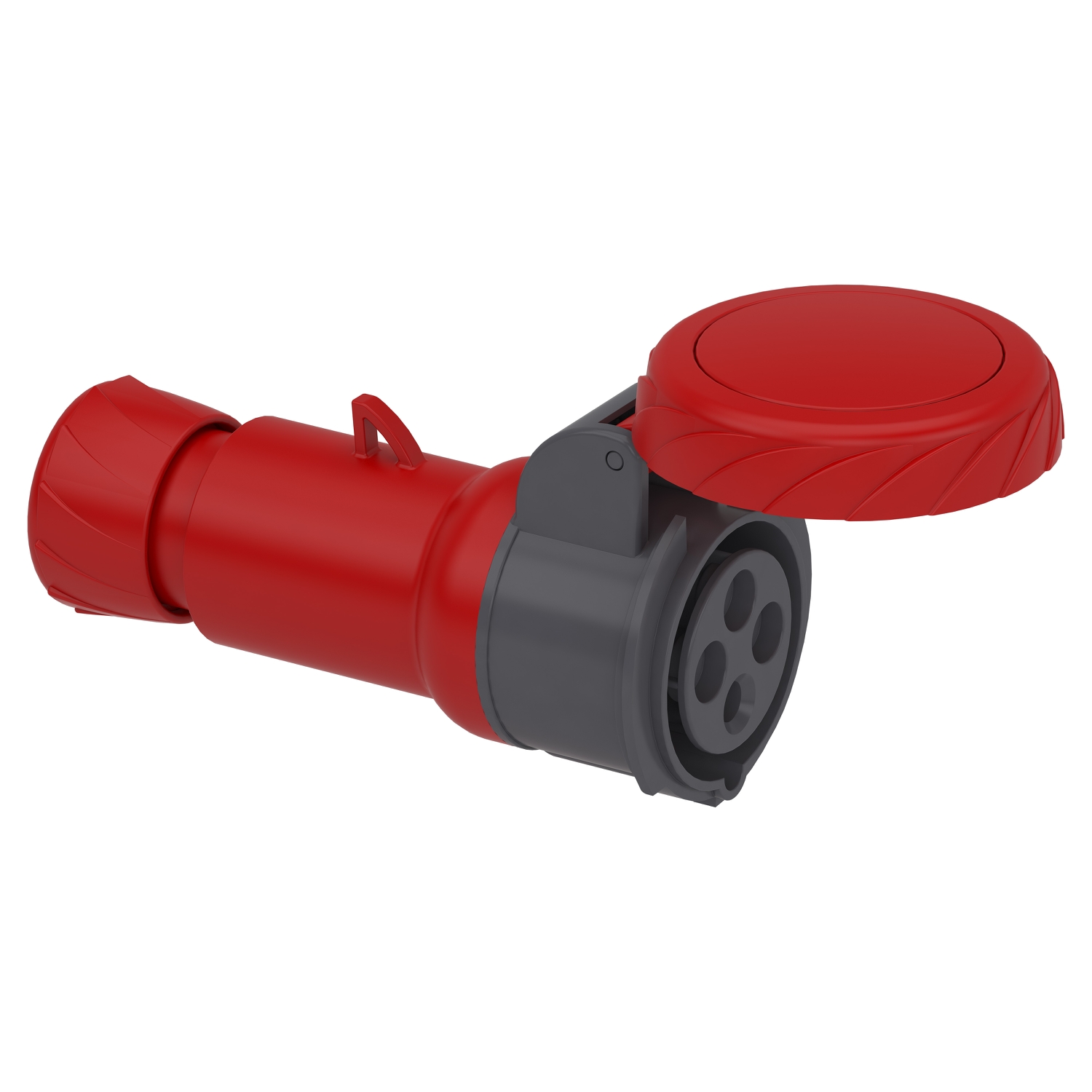

• PKE16M734: Đỏ+Xám; 3P+E; 16A 380-415V AC; KT 139x81x81 mm; Trọng lượng tịnh: 0.17 kg

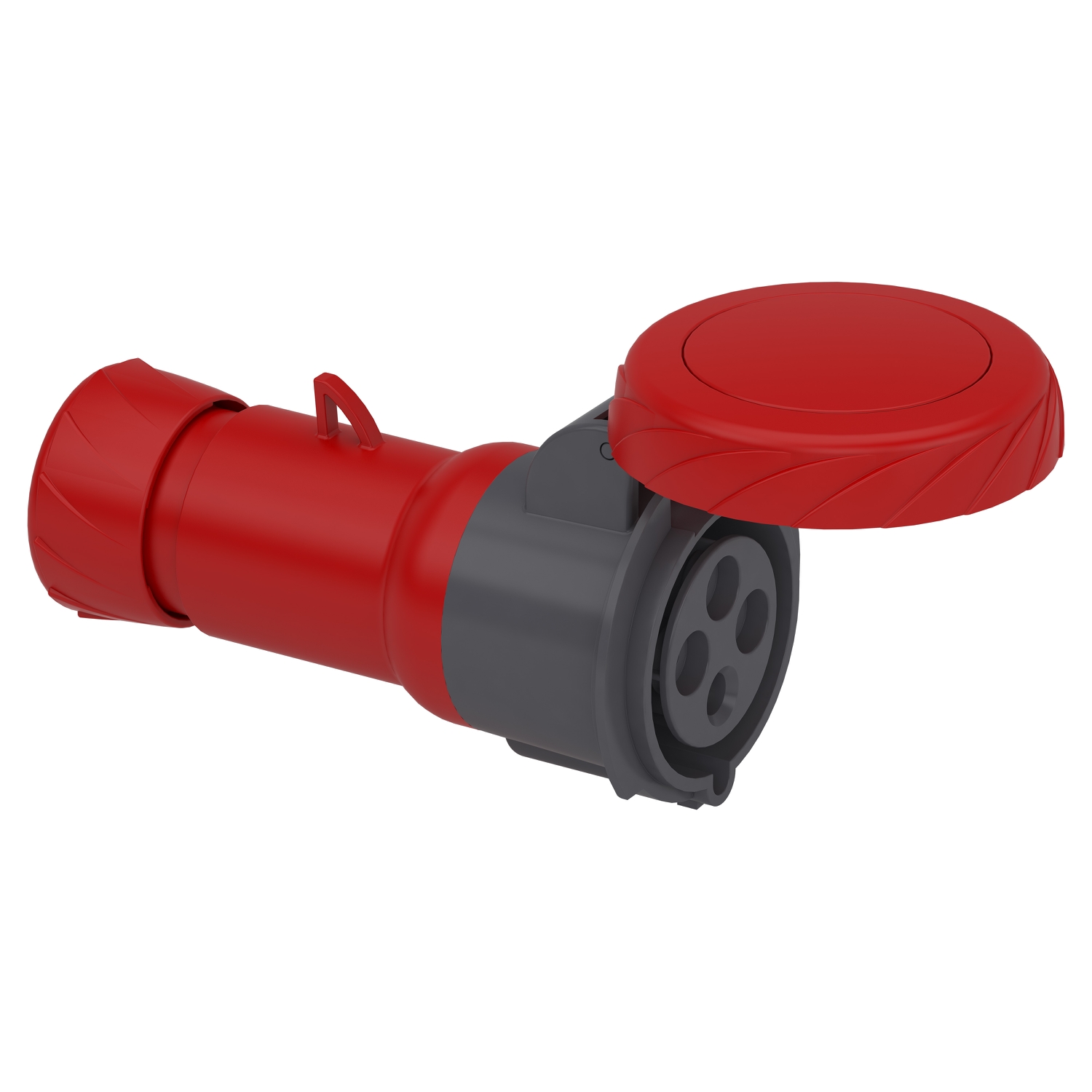

• PKE32M734: Đỏ+Xám; 3P+E; 32A 380-415V AC; KT 152x95x95 mm; Trọng lượng tịnh: 0.22 kg
• 81482: Đỏ+Xám; 3P+E; 63A 380-415V AC; KT 265x110x110 mm; Trọng lượng tịnh: 0.742 kg
• 81494: Đỏ+Xám; 3P+E; 125A 380-415V AC; KT 325x131x131 mm; Trọng lượng tịnh: 1.6 kg
• PKF16M735: Đỏ+Xám; 4P+E; 16A 380-415V AC; KT 96x96x155 mm; Trọng lượng tịnh: 0.25 kg

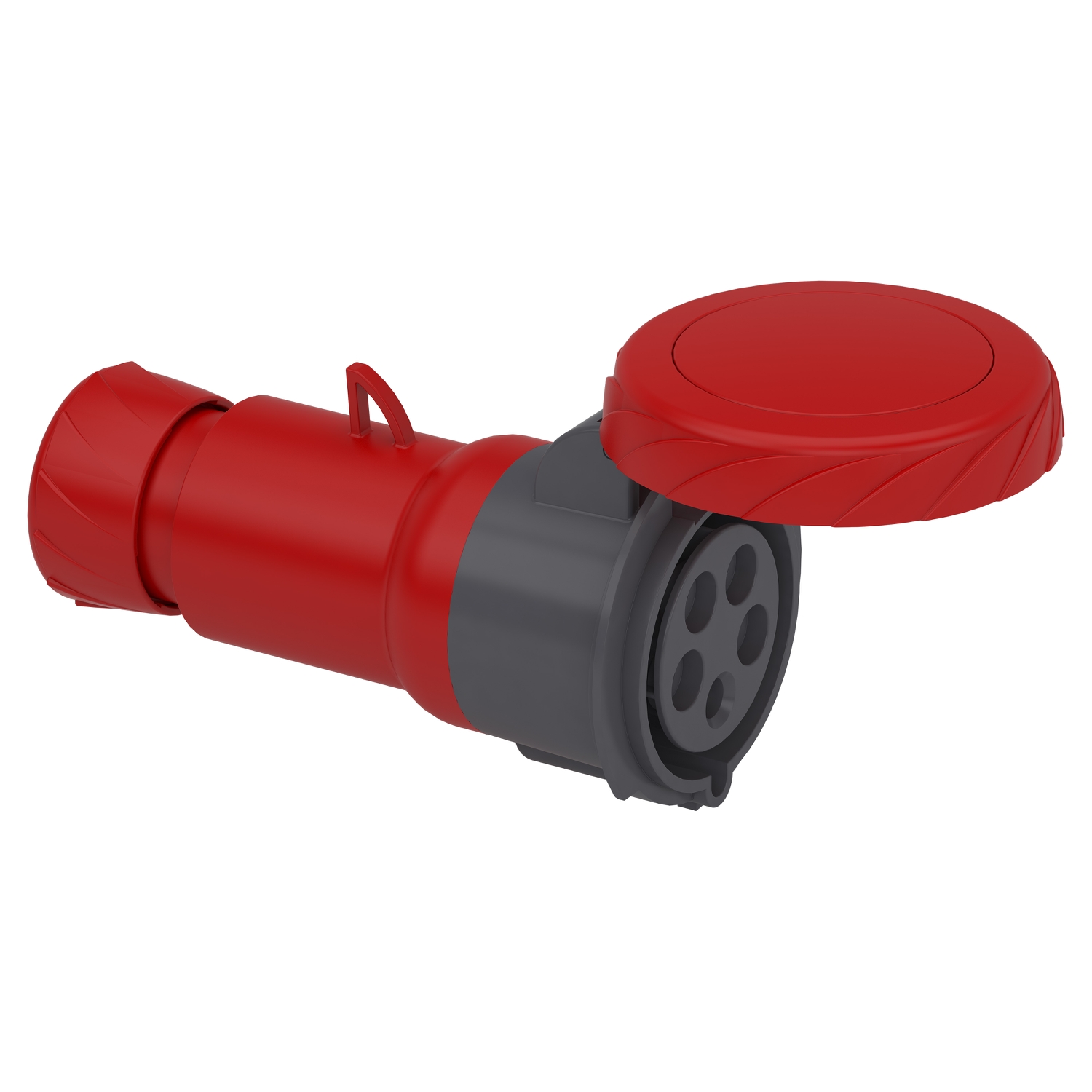

• PKF32M735: Đỏ+Xám; 4P+E; 32A 380-415V AC; KT 104x104x173 mm; Trọng lượng tịnh: 0.356 kg
• 81483: Đỏ+Xám; 4P+E; 63A 380-415V AC; KT 265x110x110 mm; Trọng lượng tịnh: 0.783 kg
• 81495: Đỏ+Xám; 4P+E; 125A 380-415V AC; KT 325x131x131 mm; Trọng lượng tịnh: 1.72 kg
