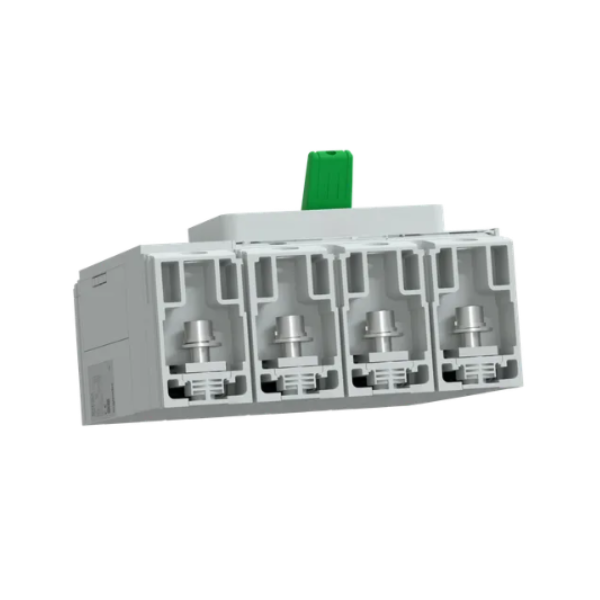

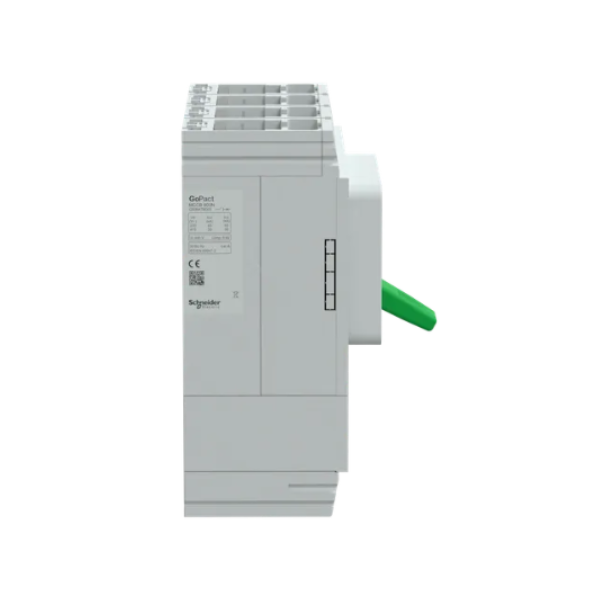

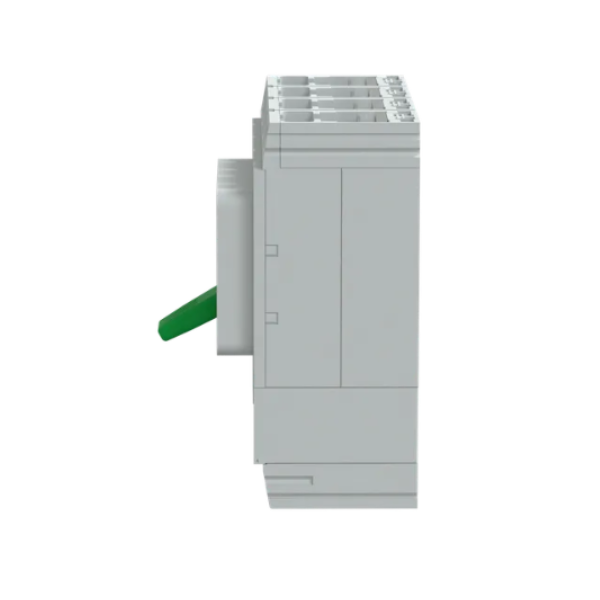

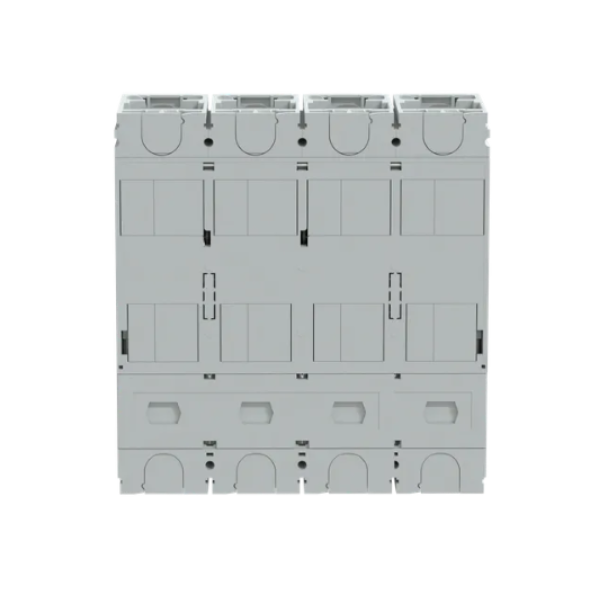

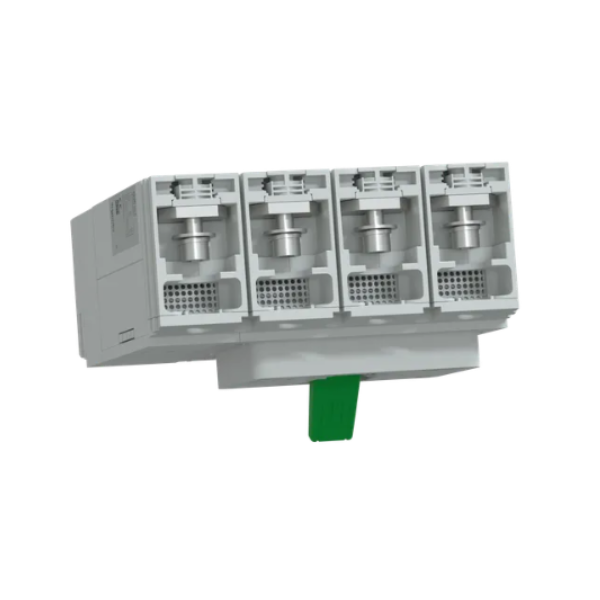

Cầu dao tự động MCCB GoPact 800N 4P Icu=50kA 415Vac chỉnh định 0.7-1xIn Schneider G80N4TM

Thông tin cầu dao tự động MCCB GoPact 800N 4P Icu=50kA 415Vac chỉnh định 0.7-1xIn Schneider G80N4TM

• Sản phẩm thuộc danh mục: Thiết bị đóng cắt
• Dòng sản phẩm: MCCB GoPact
• Cầu dao tự động MCCB GoPact 800N 4P Icu=50kA 415Vac chỉnh định 0.7-1xIn
• Mô tả cực: 4P
• Mô tả cực bảo vệ: 4D
• Vị trí trung tính: Trái
• Tùy chọn định mức tại 40°C:
  • G80N4TM500: 500A
  • G80N4TM630: 630A
  • G80N4TM800: 800A
• [Ue] Điện áp hoạt động định mức: 415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
• Khả năng cách ly: Có, tuân theo EN/IEC 60947-2
• Danh mục sử dụng: Danh mục A
• [Icu] Khả năng cắt ngắn mạch tối đa định mức:
  • 50 kA Icu tại 380/415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
  • 65 kA Icu tại 220/230 V AC 50/60 Hz tuân theo EN/IEC 60947-2
• Mức độ hiệu suất: N 50 kA 380/415 V AC
• Tên bộ ngắt: TM-D
• Công nghệ bộ ngắt: Nhiệt-từ
• Chức năng bảo vệ của bộ ngắt: LI
• Kiểu điều khiển: Công tắc gạt
• Phương thức gắn cầu dao: Cố định
• [Ui] Điện áp cách điện định mức: 440 V AC tuân theo EN/IEC 60947-2
• [Uimp] Điện áp chịu xung định mức: 8 kV tuân theo EN/IEC 60947-2
• [Ics] Khả năng cắt ngắn mạch khi hoạt động định mức:
  • 50 kA tại 380/415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
  • 65 kA tại 220/230 V AC 50/60 Hz tuân theo EN/IEC 60947-2
• Độ bền cơ học: 15000 chu kỳ
• Độ bền điện: 3000 chu kỳ tại 415 V In
• Công suất tản nhiệt mỗi cực: 60W
• Hỗ trợ lắp đặt: Tấm đỡ sau
• Vị trí lắp đặt: Ngang và dọc, đặt phẳng trên lưng
• Kết nối phía trên: Mặt trước
• Kết nối phía dưới: Mặt trước
• Cầu đấu dây: Đầu nối bằng vít
• Khoảng cách kết nối: 60 mm
• Loại bảo vệ:
  • L : Bảo vệ quá tải (nhiệt)
  • I : Bảo vệ ngắn mạch (từ)
• Định mức bộ ngắt tại 40 °C:
  • G80N4TM500: 500A
  • G80N4TM630: 630A
  • G80N4TM800: 800A
• Loại điều chỉnh quá tải dài hạn Ir (bảo vệ nhiệt): Có thể điều chỉnh
• [Ir] Dải điều chỉnh quá tải dài hạn: 0.7...1 x In
• Loại điều chỉnh độ trễ quá tải dài hạn tr: Cố định
• Loại điều chỉnh cắt tức thời Ii: Cố định
• [Ii] Dải điều chỉnh cắt tức thời:
  • G80N4TM500: 12 x In
  • G80N4TM630: 10 x In
  • G80N4TM800: 8 x In
• Cài đặt bảo vệ trung tính: 1 x Ir (4D)
• Kích thước: 240x250x105 mm
• Trọng lượng tịnh: 8.9 kg
• Màu sắc: Xám (RAL 7035)
• Tiêu chuẩn:
  • EN/IEC 60947-1
  • EN/IEC 60947-2
  • EN/IEC 60947-2 Phụ lục H
• Danh mục quá áp: III
• Cấp độ ô nhiễm: 3 tuân theo IEC 60664-1
• Cấp độ bảo vệ IP: IP20 tuân theo IEC 60529
• Nhiệt độ không khí xung quanh để hoạt động: -20…55 °C
• Nhiệt độ không khí xung quanh để lưu trữ: -35…85 °C
• Độ cao hoạt động:
  • 0...2000 m không giảm công suất
  • 2000...5000 m có giảm công suất
