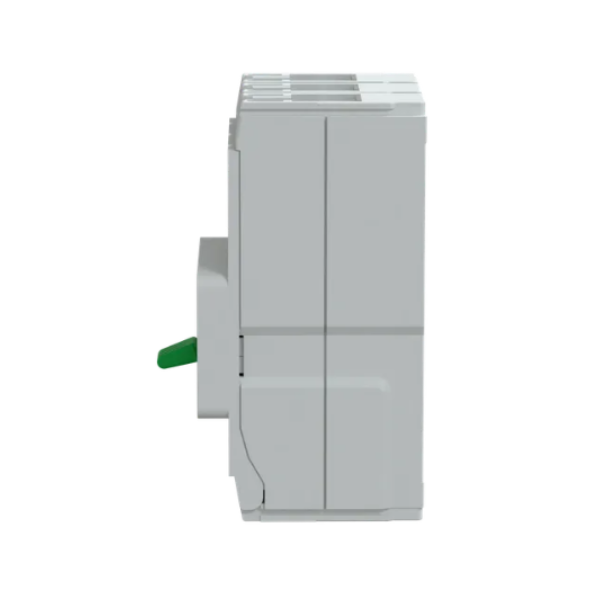

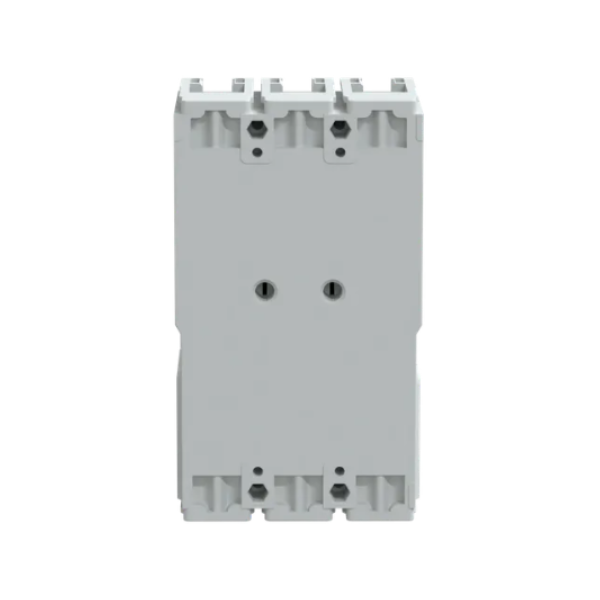

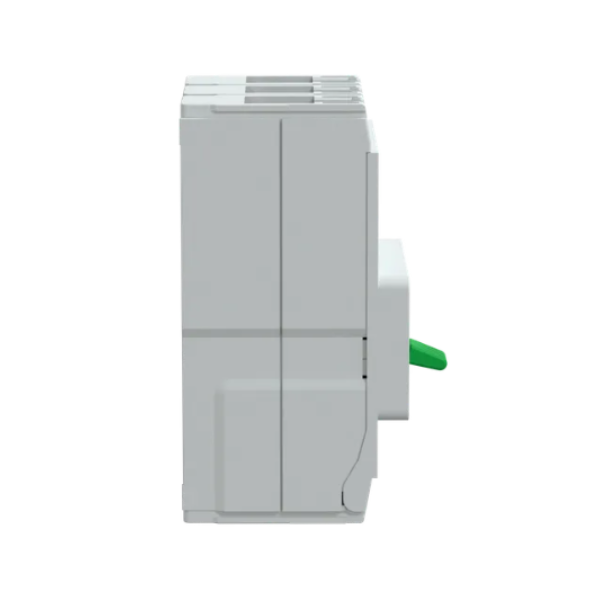

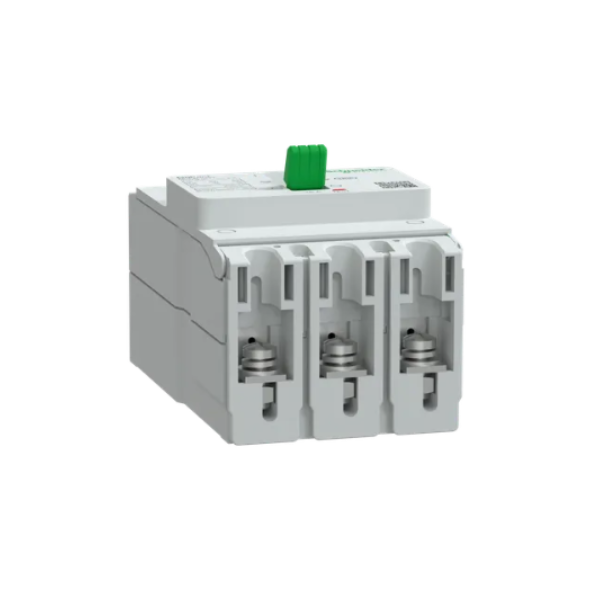

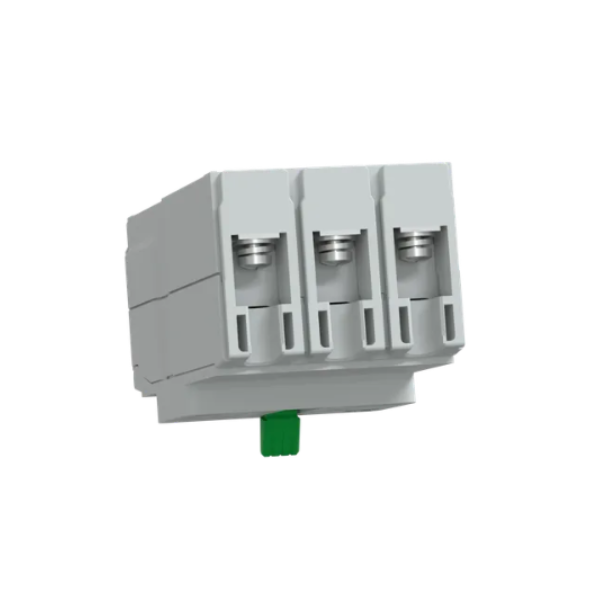

Cầu dao tự động MCCB GoPact 125T 3P Icu=10kA 415Vac không chỉnh định Schneider G12T3F

Thông tin cầu dao tự động MCCB GoPact 125T 3P Icu=10kA 415Vac không chỉnh định Schneider G12T3F

• Sản phẩm thuộc danh mục: Thiết bị đóng cắt
• Dòng sản phẩm: MCCB GoPact
• Cầu dao tự động MCCB GoPact 125T 3P Icu=10kA 415Vac không chỉnh định
• Mô tả cực: 3P
• Mô tả cực bảo vệ: 3D
• Tùy chọn định mức tại 40°C:
  • G12T3F16: 16A
  • G12T3F20: 20A
  • G12T3F25: 25A
  • G12T3F32: 32A
  • G12T3F40: 40A
  • G12T3F50: 50A
  • G12T3F63: 63A
  • G12T3F80: 80A
  • G12T3F100: 100A
  • G12T3F125: 125A
• [Ue] Điện áp hoạt động định mức: 415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
• Khả năng cách ly: Có, tuân theo EN/IEC 60947-2
• Danh mục sử dụng: Danh mục A
• [Icu] Khả năng cắt ngắn mạch tối đa định mức:
  • 10 kA Icu tại 380/415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
  • 20 kA Icu tại 220/230 V AC 50/60 Hz tuân theo EN/IEC 60947-2
• Mức độ hiệu suất: T 10 kA 380/415 V AC
• Tên bộ ngắt: TM-D
• Công nghệ bộ ngắt: Nhiệt-từ
• Chức năng bảo vệ của bộ ngắt: LI
• Kiểu điều khiển: Công tắc gạt
• Phương thức gắn cầu dao: Cố định
• [Ui] Điện áp cách điện định mức: 440 V AC tuân theo EN/IEC 60947-2
• [Uimp] Điện áp chịu xung định mức: 6 kV tuân theo EN/IEC 60947-2
• [Ics] Khả năng cắt ngắn mạch khi hoạt động định mức:
  • 10 kA tại 380/415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
  • 20 kA tại 220/230 V AC 50/60 Hz tuân theo EN/IEC 60947-2
• Độ bền cơ học: 30000 chu kỳ
• Độ bền điện: 8000 chu kỳ tại 415 V In
• Công suất tản nhiệt mỗi cực: 18.7 W
• Hỗ trợ lắp đặt: Tấm đỡ sau
• Vị trí lắp đặt: Ngang và dọc, đặt phẳng trên lưng
• Kết nối phía trên: Mặt trước
• Kết nối phía dưới: Mặt trước
• Cầu đấu dây: Đầu nối bằng vít
• Khoảng cách kết nối: 25 mm
• Loại bảo vệ:
  • L : Bảo vệ quá tải (nhiệt)
  • I : Bảo vệ ngắn mạch (từ)
• Định mức bộ ngắt tại 40 °C:
  • G12T3F16: 16A
  • G12T3F20: 20A
  • G12T3F25: 25A
  • G12T3F32: 32A
  • G12T3F40: 40A
  • G12T3F50: 50A
  • G12T3F63: 63A
  • G12T3F80: 80A
  • G12T3F100: 100A
  • G12T3F125: 125A
• Loại điều chỉnh quá tải dài hạn Ir (bảo vệ nhiệt): Cố định
• [Ir] Dải điều chỉnh quá tải dài hạn: 1 x In
• Loại điều chỉnh độ trễ quá tải dài hạn tr: Cố định
• Loại điều chỉnh cắt tức thời Ii: Cố định
• [Ii] Dải điều chỉnh cắt tức thời:
  • G12T3F16: 320 A
  • G12T3F20: 320 A
  • G12T3F25: 320 A
  • G12T3F32: 10 x In
  • G12T3F40: 10 x In
  • G12T3F50: 10 x In
  • G12T3F63: 10 x In
  • G12T3F80: 10 x In
  • G12T3F100: 10 x In
  • G12T3F125: 10 x In
• Kích thước: 75x130x60 mm
• Trọng lượng tịnh: 0.7 kg
• Màu sắc: Xám (RAL 7035)
• Tiêu chuẩn:
  • EN/IEC 60947-1
  • EN/IEC 60947-2
  • EN/IEC 60947-2 Phụ lục H
• Danh mục quá áp: III
• Cấp độ ô nhiễm: 3 tuân theo IEC 60664-1
• Cấp độ bảo vệ IP: IP20 tuân theo IEC 60529
• Nhiệt độ không khí xung quanh để hoạt động: -20…55 °C
• Nhiệt độ không khí xung quanh để lưu trữ: -35…85 °C
• Độ cao hoạt động:
  • 0...2000 m không giảm công suất
  • 2000...5000 m có giảm công suất
