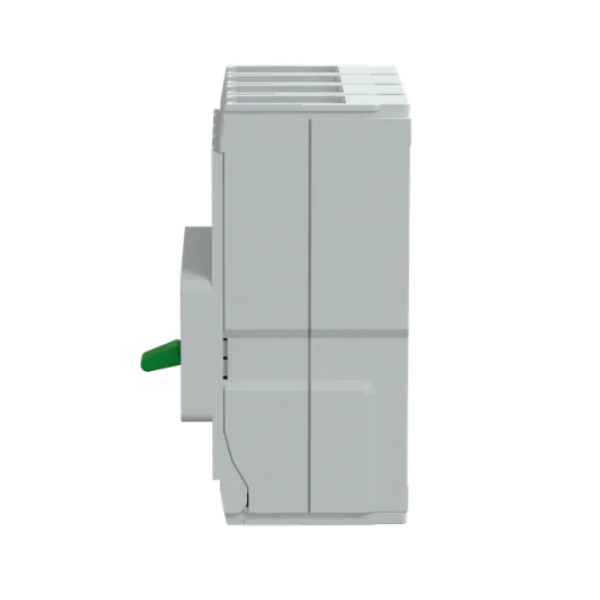

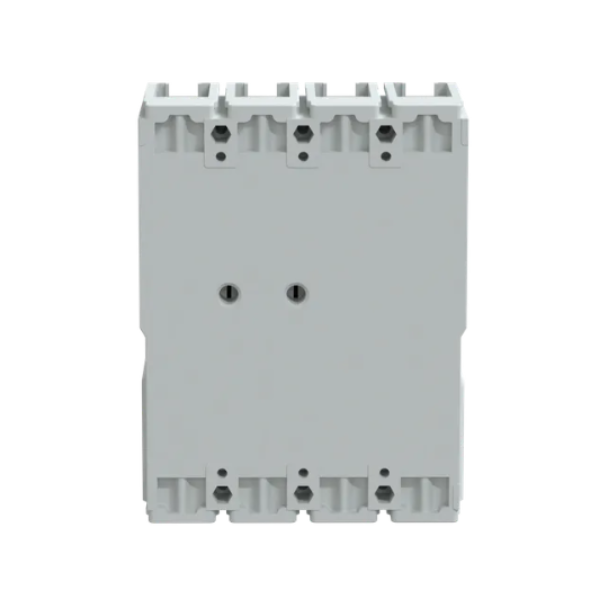

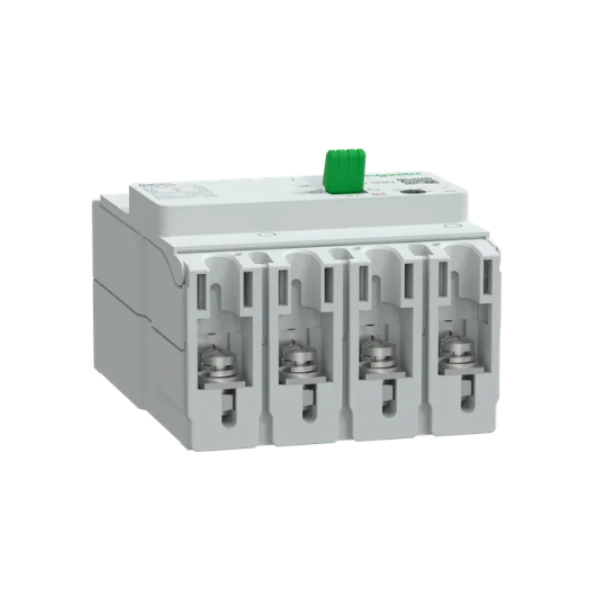

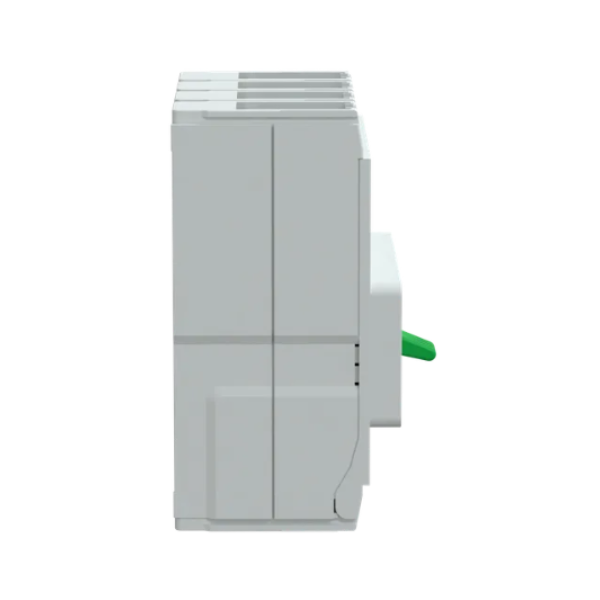

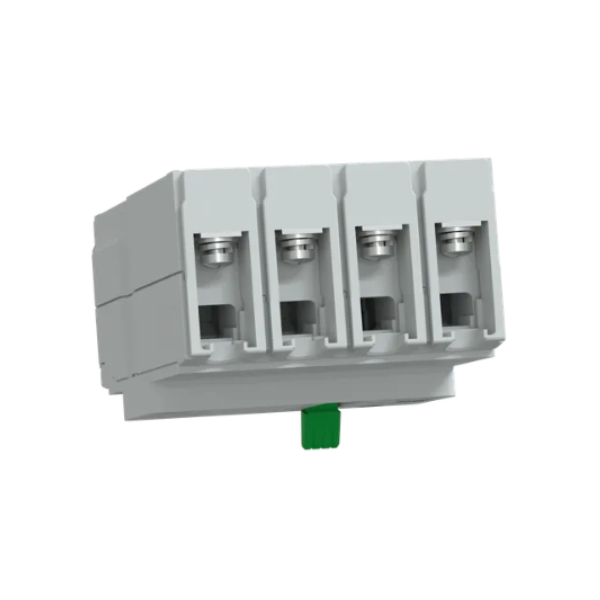

Cầu dao tự động MCCB GoPact 125F 4P Icu=30kA 415Vac chỉnh định 0.8-1xIn Schneider G12F4A

CÒN HÀNG

Định Mức

16A
20A
25A
32A
40A
50A
63A
80A
100A
125A

Giá gốc: 3.743.300 đ -45%

2.058.815 đ

Gọi ngay: 0868.804.440 (8:00 - 18:30)

Đến xem tại Showroom HITA Xem đường đi

Tài liệu đính kèm

Bản vẽ 3D G12F4A

Bản vẽ 2D G12F4A

Bản Vẽ Kỹ Thuật G12F4A

Bảng Hướng Dẫn G12F4A

VỀ NỘI THẤT HITA Xem chi tiết >>

Giao hàng nhanh đúng hẹn Chính sách giao hàng

Thợ giỏi lắp đặt chuẩn xác Biểu phí lắp đặt

Bảo hành đơn giản, nhanh chóng Chính sách bảo hành

Tổng đài kỹ thuật & Phản ánh dịch vụ 0909.480.482

Chi tiết sản phẩm

Thông tin cầu dao tự động MCCB GoPact 125F 4P Icu=30kA 415Vac chỉnh định 0.8-1xIn Schneider G12F4A

Sản phẩm thuộc danh mục: Thiết bị đóng cắt
Dòng sản phẩm: MCCB GoPact
Cầu dao tự động MCCB GoPact 125F 4P Icu=30A 415Vac chỉnh định 0.8-1xIn
Mô tả cực: 4P
Mô tả cực bảo vệ: 4D
Vị trí trung tính: Trái
Tùy chọn định mức tại 40°C:
- G12F4A16: 16A
- G12F4A20: 20A
- G12F4A25: 25A
- G12F4A32: 32A
- G12F4A40: 40A
- G12F4A50: 50A
- G12F4A63: 63A
- G12F4A80: 80A
- G12F4A100: 100A
- G12F4A125: 125A
[Ue] Điện áp hoạt động định mức: 415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
Khả năng cách ly: Có, tuân theo EN/IEC 60947-2
Danh mục sử dụng: Danh mục A
[Icu] Khả năng cắt ngắn mạch tối đa định mức:
- 30 kA Icu tại 380/415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
- 50 kA Icu tại 220/230 V AC 50/60 Hz tuân theo EN/IEC 60947-2
Mức độ hiệu suất: F 30 kA 380/415 V AC
Tên bộ ngắt: TM-D
Công nghệ bộ ngắt: Nhiệt-từ
Chức năng bảo vệ của bộ ngắt: LI
Kiểu điều khiển: Công tắc gạt
Phương thức gắn cầu dao: Cố định
[Ui] Điện áp cách điện định mức: 440 V AC tuân theo EN/IEC 60947-2
[Uimp] Điện áp chịu xung định mức: 6 kV tuân theo EN/IEC 60947-2
[Ics] Khả năng cắt ngắn mạch khi hoạt động định mức:
- 15 kA tại 380/415 V AC 50/60 Hz tuân theo EN/IEC 60947-2
- 25 kA tại 220/230 V AC 50/60 Hz tuân theo EN/IEC 60947-2
Độ bền cơ học: 30000 chu kỳ
Độ bền điện: 8000 chu kỳ tại 415 V In
Công suất tản nhiệt mỗi cực: 18.7 W
Hỗ trợ lắp đặt: Tấm đỡ sau
Vị trí lắp đặt: Ngang và dọc, đặt phẳng trên lưng
Kết nối phía trên: Mặt trước
Kết nối phía dưới: Mặt trước
Cầu đấu dây: Đầu nối bằng vít
Khoảng cách kết nối: 25 mm
Loại bảo vệ:
- L : Bảo vệ quá tải (nhiệt)
- I : Bảo vệ ngắn mạch (từ)
Định mức bộ ngắt tại 40 °C:
- G12F4A16: 16A
- G12F4A20: 20A
- G12F4A25: 25A
- G12F4A32: 32A
- G12F4A40: 40A
- G12F4A50: 50A
- G12F4A63: 63A
- G12F4A80: 80A
- G12F4A100: 100A
- G12F4A125: 125A
Loại điều chỉnh quá tải dài hạn Ir (bảo vệ nhiệt): Có thể điều chỉnh
[Ir] Dải điều chỉnh quá tải dài hạn: 0.8...1 x In
Loại điều chỉnh độ trễ quá tải dài hạn tr: Cố định
Loại điều chỉnh cắt tức thời Ii: Cố định
[Ii] Dải điều chỉnh cắt tức thời:
- G12F4A16: 320 A
- G12F4A20: 320 A
- G12F4A25: 320 A
- G12F4A32: 10 x In
- G12F4A40: 10 x In
- G12F4A50: 10 x In
- G12F4A63: 10 x In
- G12F4A80: 10 x In
- G12F4A100: 10 x In
- G12F4A125: 10 x In
Cài đặt bảo vệ trung tính: 1 x Ir (4D)
Kích thước: 100x130x60 mm
Trọng lượng tịnh: 0.9 kg
Màu sắc: Xám (RAL 7035)
Tiêu chuẩn:
- EN/IEC 60947-1
- EN/IEC 60947-2
- EN/IEC 60947-2 Phụ lục H
Danh mục quá áp: III
Cấp độ ô nhiễm: 3 tuân theo IEC 60664-1
Cấp độ bảo vệ IP: IP20 tuân theo IEC 60529
Nhiệt độ không khí xung quanh để hoạt động: -20…55 °C
Nhiệt độ không khí xung quanh để lưu trữ: -35…85 °C
Độ cao hoạt động:
- 0...2000 m không giảm công suất
- 2000...5000 m có giảm công suất

Tài liệu đính kèm cầu dao tự động MCCB GoPact 125F 4P Icu=30kA 415Vac chỉnh định 0.8-1xIn Schneider G12F4A

Xem thêm

Cầu dao tự động MCCB GoPact 125F 4P Icu=30kA 415Vac chỉnh định 0.8-1xIn Schneider G12F4A

Giá sốc:

2.058.815 đ -45%

3.743.300 đ

Mua Ngay Thêm Vào Giỏ Hàng

Đánh giá sản phẩm Cầu dao tự động MCCB GoPact 125F 4P Icu=30kA 415Vac chỉnh định 0.8-1xIn Schneider G12F4A

Tất cả

Chưa có đánh giá

Thêm nhận xét của bạn

Chưa có đánh giá

0 đánh giá

Gửi đánh giá

Gửi hình

HỎI VÀ ĐÁP (0 bình luận)

Hãy trở thành người đầu tiên bình luận cho sản phẩm Cầu dao tự động MCCB GoPact 125F 4P Icu=30kA 415Vac chỉnh định 0.8-1xIn Schneider G12F4A

Thông số kỹ thuật

Dòng điện định mức (I)	125A 100A 80A 63A 50A 40A 32A 25A 20A 16A
Danh mục quá áp	III
Cầu đấu dây	Đầu nối bằng vít
Tính năng	Bảo vệ ngắn mạch Bảo vệ quá tải
Tiêu chuẩn	IEC 60529 IEC 60664-1 EN/IEC 60947-2 EN/IEC 60947-1
Mức độ bảo vệ	IP20
Dòng cắt định mức (Icu)	30kA
Điện áp định mức	415V
Thiết Bị Đóng Cắt	MCCB
Số cực (P)	4P
Lắp đặt	Gắn cố định ở tấm đỡ sau thiết bị
Kích thước	100x130x60 mm
Khối lượng	0.9 kg
