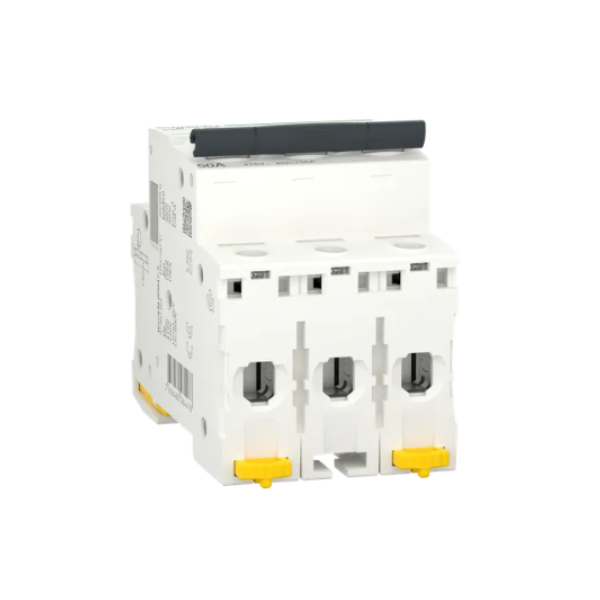

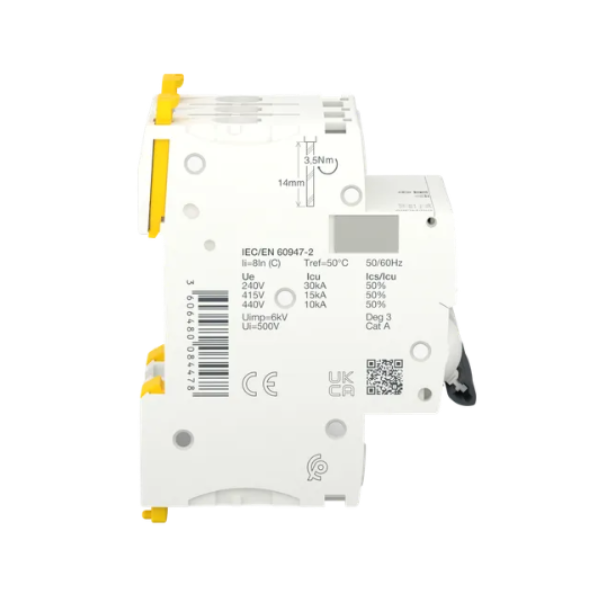

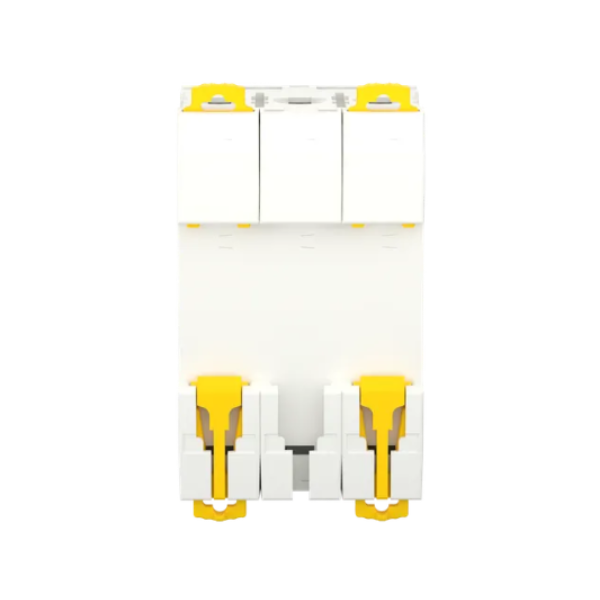

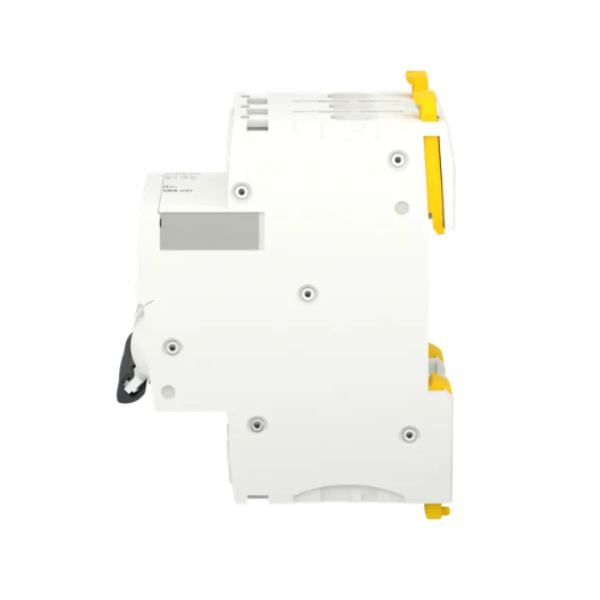

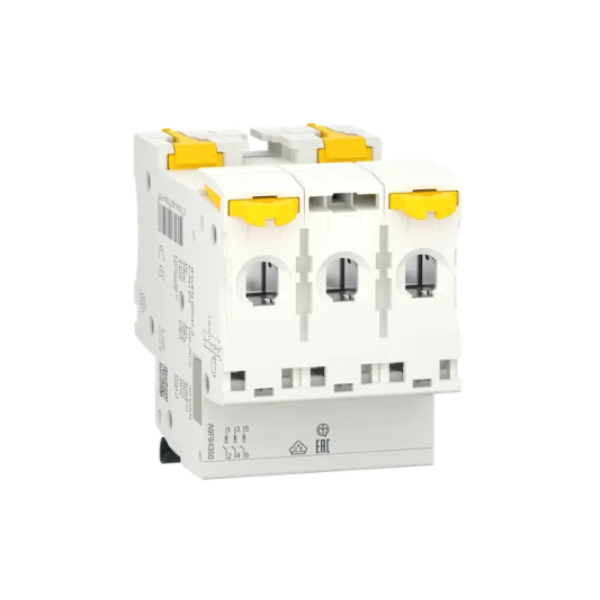

Cầu dao tự động Acti9 MCB iC60L 3P 15kA 400V C curve Schneider A9F943

Thông tin cầu dao tự động Acti9 MCB iC60L 3P 15kA 400V C curve Schneider A9F943

• Sản phẩm thuộc danh mục: Thiết bị đóng cắt
• Dòng sản phẩm: Acti9 iC60L MCB
• Cầu dao tự động Acti9 iC60L MCB 3P 15kA 400V C curve
• Màu sắc: Trắng
• Công nghệ trip unit cơ học kết hợp cảm nhiệt và từ tính
• Loại mạng: AC, DC
• Số cực được bảo vệ: 3
• Dòng điện định mức [In]:
  • A9F94306: 6A
  • A9F94310: 10A
  • A9F94316: 16A
  • A9F94320: 20A
  • A9F94325: 25A
  • A9F94332: 32A
  • A9F94340: 40A
  • A9F94350: 50A
  • A9F94363: 63A
• Loại mạng: AC, DC
• Mã đường cong: C
• Khả năng ngắt:
  • 15000 A Icn at 400 V AC 50/60 Hz theo EN/IEC 60898-1
  • 50 kA Icu tại 220...240 V AC 50/60 Hz theo EN/IEC 60947-2
  • 70 kA Icu tại 12...60 V AC 50/60 Hz theo EN/IEC 60947-2
  • 70 kA Icu tại 100...133 V AC 50/60 Hz theo EN/IEC 60947-2
  • 20 kA Icu tại 440 V AC 50/60 Hz theo EN/IEC 60947-2
  • 25 kA Icu tại 380...415 V AC 50/60 Hz theo EN/IEC 60947-2
  • 20 kA Icu tại <= 180 V DC theo EN/IEC 60947-2
• Loại sử dụng:
  • Loại A theo EN 60947-2
  • Loại A theo IEC 60947-2
• Khả năng cách ly:
  • Có theo EN 60898-1
  • Có theo EN 60947-2
  • Có theo IEC 60898-1
  • Có theo IEC 60947-2
• Tiêu chuẩn:
  • IEC 60947-2
  • EN 60898-1
  • IEC 60898-1
  • EN 60947-2
• Tần số mạng: 50/60 Hz
• Giới hạn ngắt từ: 8 x In +/20 %
• Khả năng ngắt hoạt động [Ics]:
  • 12.5 kA 50 % theo EN 60947-2 380...415 V AC 50/60 Hz
  • 10 kA 50 % theo EN 60947-2 440 V AC 50/60 Hz
  • 12.5 kA 50 % theo IEC 60947-2 380...415 V AC 50/60 Hz
  • 10 kA 50 % theo IEC 60947-2 440 V AC 50/60 Hz
  • 25 kA 50 % theo EN 60947-2 220...240 V AC 50/60 Hz
  • 25 kA 50 % theo IEC 60947-2 220...240 V AC 50/60 Hz
  • 35 kA 50 % theo EN 60947-2 12...133 V AC 50/60 Hz
  • 35 kA 50 % theo IEC 60947-2 12...133 V AC 50/60 Hz
  • 7500 A 50 % theo EN 60898-1 400 V AC 50/60 Hz
  • 7500 A 50 % theo IEC 60898-1 400 V AC 50/60 Hz
  • 20 kA 100 % theo EN 60947-2 125...180 V DC
  • 20 kA 100 % theo IEC 60947-2 125...180 V DC
• Lớp giới hạn:
  • 3 theo EN 60898-1
  • 3 theo IEC 60898-1
• Điện áp cách điện định mức [Ui]
  • 500 V AC 50/60 Hz theo EN 60947-2
  • 500 V AC 50/60 Hz theo IEC 60947-2
• Điện áp chịu được xung định mức [Uimp]
  • 6 kV theo EN 60947-2
  • 6 kV theo IEC 60947-2
• Chỉ báo vị trí tiếp điểm: Có
• Loại điều khiển: Gạt
• Báo hiệu tại chỗ: Chỉ báo ngắt
• Chế độ lắp đặt: Cố định
• Tương thích với thanh nối thanh và khối phân phối trên hoặc dưới: Có
• Chế độ lắp đặt: Bằng kẹp
• Được lắp đặt trên thanh DIN có 6 pitches có độ rộng là 9 mm
• Kích thước: 85x54x78.5 mm
• Trọng lượng: 0.375 kg
• Độ bền cơ học: 20000 chu kỳ
• Độ bền điện: 10000 chu kỳ
• Cầu đấu dây:
  • Đầu nối đơn (trên hoặc dưới) 1…25 mm² cứng
  • Đầu nối đơn (trên hoặc dưới) 1…16 mm² mềm
• Chiều dài tách dây: 14 mm cho kết nối trên hoặc dưới
• Mômen Siết Chặt:
  • A9F94306: 2 N.m trên hoặc dưới
  • A9F94310: 2 N.m trên hoặc dưới
  • A9F94316: 2 N.m trên hoặc dưới
  • A9F94320: 2 N.m trên hoặc dưới
  • A9F94325: 2 N.m trên hoặc dưới
  • A9F94332: 3.5 N.m trên hoặc dưới
  • A9F94340: 3.5 N.m trên hoặc dưới
  • A9F94350: 3.5 N.m trên hoặc dưới
  • A9F94363: 3.5 N.m trên hoặc dưới
• Bảo vệ rò điện: Khối riêng biệt
• Mức độ bảo vệ IP:
  • IP20 theo IEC 60529
  • IP20 theo EN 60529
• Độ ô nhiễm:
  • 3 theo EN 60947-2
  • 3 theo IEC 60947-2
• Hạng mức quá áp: IV
• Khả năng chịu nhiệt đới: 2 theo IEC 60068-1
• Độ ẩm tương đối: 95 % Icn tại 55 °C
• Độ cao hoạt động: 0...2000 m
• Nhiệt độ môi trường khi hoạt động: -35…70 °C
• Nhiệt độ môi trường khi lưu trữ: -40…85 °C
