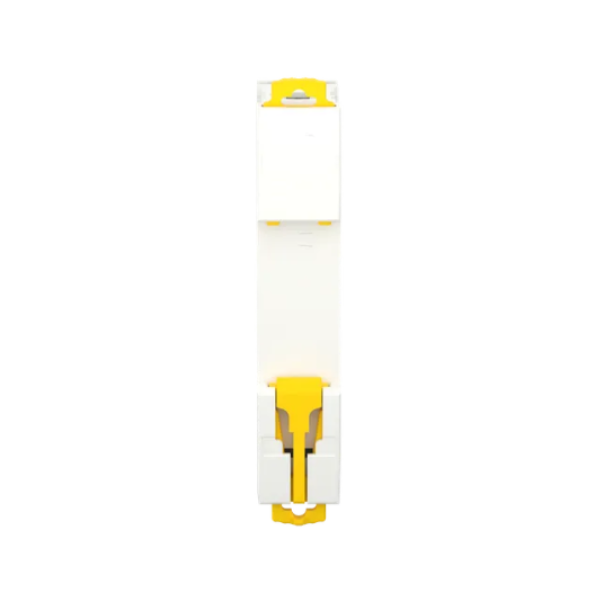

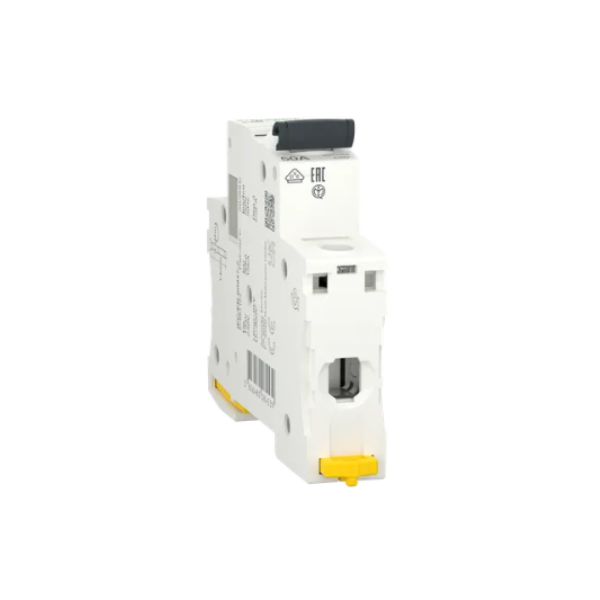

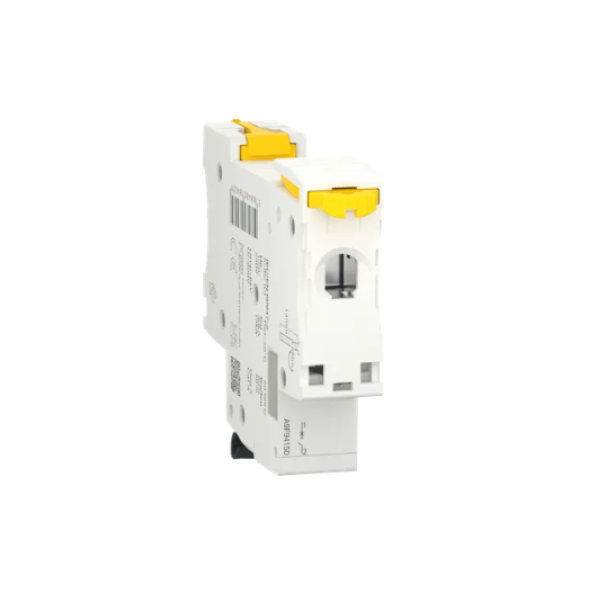

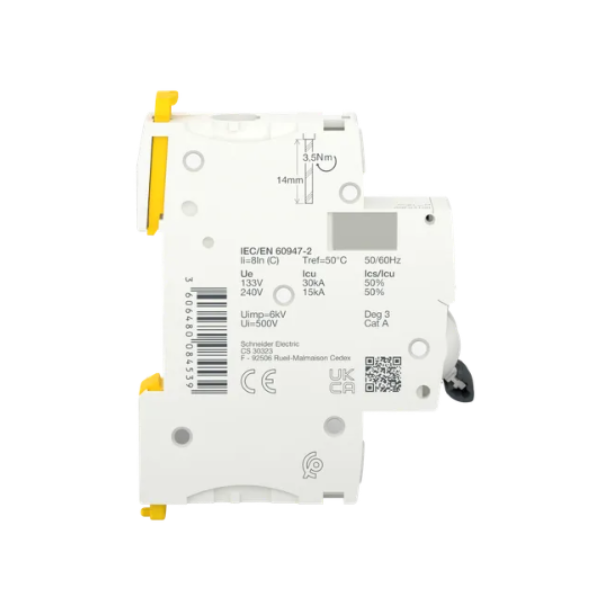

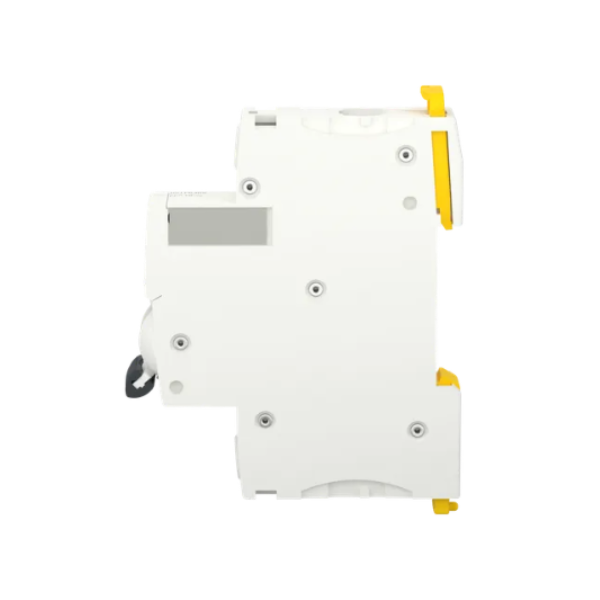

Cầu dao tự động Acti9 MCB iC60L 1P 15kA 230V C curve Schneider A9F941

Name: Cầu dao tự động Acti9 MCB iC60L 1P 15kA 230V C curve Schneider A9F941
Brand: Schneider
SKU: A9F94106
Price: 369600 VND
Availability: InStock

CÒN HÀNG

Định Mức

Giá gốc: 616.000 đ -40%

369.600 đ

Gọi đặt mua: 0868.804.440 (8:00 - 18:30)

Mua hàng tại Showroom HITA Xem đường đi

Tài liệu đính kèm

Bản vẽ 3D A9F941

Bản vẽ 2D A9F941

Nâng Tầm "Nhà Xí"

Giao hàng nhanh trong ngày Xem thêm

Lắp đặt ngay khi giao hàng Xem thêm

Bảo hành cực đơn giản chỉ cần số điện thoại Xem thêm

Bảo trì trong 24h có nhân viên đến tận nhà

Tổng đài kỹ thuật 0909.480.482 hỗ trợ miễn phí suốt thời gian sử dụng

Chi tiết sản phẩm

Thông tin cầu dao tự động Acti9 MCB iC60L 1P 15kA 230V C curve Schneider A9F941

Dòng sản phẩm: Acti9 iC60L MCB
Cầu dao tự động Acti9 iC60L MCB 1P 15kA 230V C curve
Màu sắc: Trắng
Công nghệ trip unit cơ học kết hợp cảm nhiệt và từ tính
Loại mạng: AC, DC
Chế độ lắp đặt: Bằng kẹp
Số cực được bảo vệ: 1
Dòng điện định mức [In]:
- A9F94106: 6A
- A9F94110: 10A
- A9F94116: 16A
- A9F94120: 20A
- A9F94125: 25A
- A9F94132: 32A
- A9F94140: 40A
- A9F94150: 50A
- A9F94163: 63A
Loại mạng: AC, DC
Mã đường cong: C
Khả năng ngắt:
- 15000 A Icn at 230 V AC 50/60 Hz theo EN/IEC 60898-1
- 50 kA Icu tại 100...133 V AC 50/60 Hz theo EN/IEC 60947-2
- 70 kA Icu tại 12...60 V AC 50/60 Hz theo EN/IEC 60947-2
- 20 kA Icu tại 60...72 V DC theo EN/IEC 60947-2
- 25 kA Icu tại 12...60 V DC theo EN/IEC 60947-2
- 25 kA Icu tại 220...240 V AC 50/60 Hz theo EN/IEC 60947-2
Loại sử dụng:
- Loại A theo EN 60947-2
- Loại A theo IEC 60947-2
Khả năng cách ly:
- Có theo EN 60898-1
- Có theo EN 60947-2
- Có theo IEC 60898-1
- Có theo IEC 60947-2
Tiêu chuẩn:
- IEC 60947-2
- EN 60898-1
- IEC 60898-1
- EN 60947-2
Tần số mạng: 50/60 Hz
Giới hạn ngắt từ: 8 x In +/20 %
Khả năng ngắt hoạt động [Ics]:
- 12.5 kA 50 % theo EN 60947-2 220...240 V AC 50/60 Hz
- 12.5 kA 50 % theo IEC 60947-2 220...240 V AC 50/60 Hz
- 35 kA 50 % theo EN 60947-2 12...60 V AC 50/60 Hz
- 35 kA 50 % theo IEC 60947-2 12...60 V AC 50/60 Hz
- 25 kA 50 % theo EN 60947-2 100...133 V AC 50/60 Hz
- 25 kA 50 % theo IEC 60947-2 100...133 V AC 50/60 Hz
- 7500 A 50 % theo EN 60898-1 230 V AC 50/60 Hz
- 7500 A 50 % theo IEC 60898-1 230 V AC 50/60 Hz
- 20 kA 100 % theo EN 60947-2 72 V DC
- 20 kA 100 % theo IEC 60947-2 72 V DC
- 25 kA 100 % theo EN 60947-2 12...60 V DC
- 25 kA 100 % theo IEC 60947-2 12...60 V DC
Lớp giới hạn:
- 3 theo EN 60898-1
- 3 theo IEC 60898-1
Điện áp cách điện định mức [Ui]
- 500 V AC 50/60 Hz theo EN 60947-2
- 500 V AC 50/60 Hz theo IEC 60947-2
Điện áp chịu được xung định mức [Uimp]
- 6 kV theo EN 60947-2
- 6 kV theo IEC 60947-2
Chỉ báo vị trí tiếp điểm: Có
Loại điều khiển: Gạt
Báo hiệu tại chỗ: Chỉ báo ngắt
Chế độ lắp đặt: Cố định
Tương thích với thanh nối thanh và khối phân phối trên hoặc dưới: Có
Được lắp đặt trên thanh DIN có 2 pitches có độ rộng là 9 mm
Kích thước: 85x18x78.5 mm
Trọng lượng: 0.215 kg
Độ bền cơ học: 20000 chu kỳ
Độ bền điện: 10000 chu kỳ
Cầu đấu dây:
- Đầu nối đơn (trên hoặc dưới) 1…25 mm² cứng
- Đầu nối đơn (trên hoặc dưới) 1…16 mm² mềm
Chiều dài tách dây: 14 mm cho kết nối trên hoặc dưới
Mômen Siết Chặt:
- A9F94106: 2 N.m trên hoặc dưới
- A9F94110: 2 N.m trên hoặc dưới
- A9F94116: 2 N.m trên hoặc dưới
- A9F94120: 2 N.m trên hoặc dưới
- A9F94125: 2 N.m trên hoặc dưới
- A9F94132: 3.5 N.m trên hoặc dưới
- A9F94140: 3.5 N.m trên hoặc dưới
- A9F94150: 3.5 N.m trên hoặc dưới
- A9F94163: 3.5 N.m trên hoặc dưới
Bảo vệ rò điện: Không
Mức độ bảo vệ IP:
- IP20 theo IEC 60529
- IP20 theo EN 60529
Độ ô nhiễm:
- 3 theo EN 60947-2
- 3 theo IEC 60947-2
Hạng mức quá áp: IV
Khả năng chịu nhiệt đới: 2 theo IEC 60068-1
Độ ẩm tương đối: 95 % Icu tại 55 °C
Độ cao hoạt động: 0...2000 m
Nhiệt độ môi trường khi hoạt động: -35…70 °C
Nhiệt độ môi trường khi lưu trữ: -40…85 °C
