Thông tin sản phẩm cáp vặn xoắn hạ thế Cadivi LV-ABC - 0.6/1kV 3 lõi cách điện XLPE
Sản phẩm thuộc danh mục: Dây và cáp điện lực hạ thế
Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0,6/1 kV.
Tiêu chuẩn áp dụng: TCVN 6447/AS 3560-1
Nhận biết lõi:
- Bằng gân nổi và số trên nền cách điện màu đen.
- Hoặc theo yêu cầu khách hàng.
Đặc tính kĩ thuật:
- Cấp điện áp U0/U: 0,6/1 kV.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80 OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 0C.
- Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
- Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
- Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
- Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
- Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
- Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).
Các lựa chọn:
- LV-ABC-3x16 - 0,6/1kV : Tiết diện ABC-3x16
- LV-ABC-3x25 - 0,6/1kV : Tiết diện ABC-3x25
- LV-ABC-3x35 - 0,6/1kV : Tiết diện ABC-3x35
- LV-ABC-3x50 - 0,6/1kV : Tiết diện ABC-3x50
- LV-ABC-3x70 - 0,6/1kV : Tiết diện ABC-3x70
- LV-ABC-3x95 - 0,6/1kV : Tiết diện ABC-3x95
- LV-ABC-3x120 - 0,6/1kV : Tiết diện ABC·3x120
- LV-ABC-3x150 - 0,6/1kV : Tiết diện ABC-3x150
Đặc tính kỹ thuật cáp vặn xoắn hạ thế Cadivi LV-ABC - 0.6/1kV 3 lõi cách điện XLPE

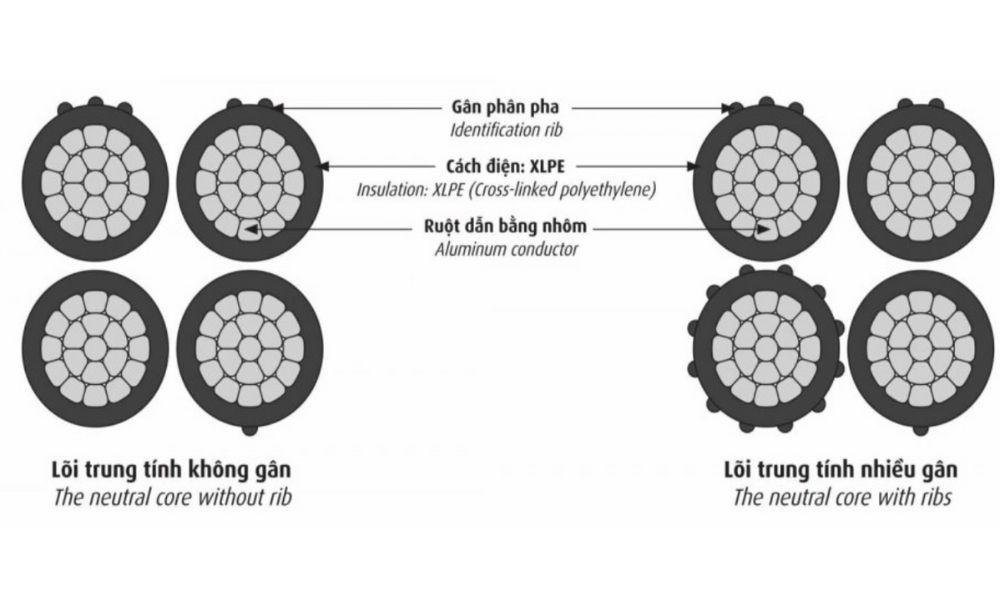

Cấu trúc cáp vặn xoắn hạ thế Cadivi LV-ABC - 0.6/1kV 3 lõi cách điện XLPE
